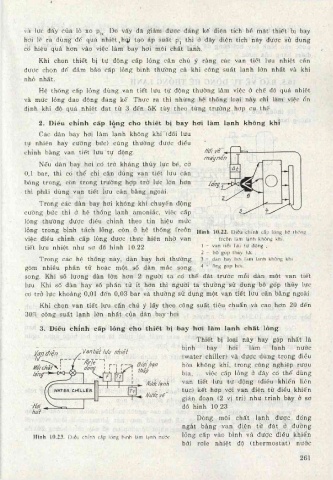

và lực đẩy của lò xo P|^. Do vậy đã giảm được đáng kể diện tích bề m ặt thiết bị bay
hơi lẽ ra dùng để quá nhiệt,h(ji tạo áp suất P j thì ở đây diện tích này được sử dụng
có hiệu quả hơn vào việc làm bay hơi môi chất lạnh.
Khi chọn thiết bị tự động cấp lỏng cấn chú ý ràng các van tiết lưu nhiệt cần
được chọn để đảm bảo cấp lỏng bỉnh thường cả khi công suất lạnh lớn nhất và khi
nhỏ nhất.
Hệ thống cấp lỏng dùng van tiết lưu tự động thường làm việc ở chế độ quá nhiệt
và mức lỏng dao động đáng kể. Thực ra thì những hệ thống loại này chỉ làm việc ổn
định khi độ quá nhiệt đạt từ 3 đến 5K tùy theo từng trường hợp cụ thể.

2. Điểu chỉnh cấp lỏng cho thiết bị bay hơi làm lạnh không khí
Các dàn bay hơi làm lạnh không khí (đối lưu
tự nhiên hay cưỡng bức) cũng thường được điều
chỉnh bằng van tiết lưu tự động.

Nếu dàn bay hơi ,có trở kháng thủy lực bé, cỡ
0,1 bar, thì có thể chỉ cần dùng van tiết lưu cân
bằng trong, còn trong trường hợp trở lực lớn hơn
thì phải dùng van tiết lưu cân bằng ngoài.
Trong các dàn bay hơi không khí chuyển động
cưỡng bức thì ở hệ thống lạnh amoniác, việc cấp
lỏng thường được điều chỉnh theo tín hiệu mức
long trong binh tach long, còn ơ hẹ thống freon Ịjìnịj 10.22. Diều chình cấp lòng hệ thống
việc điều chỉnh cấp lỏng được thực hiện nhờ van freôn làm lạnh không khí.
tiết lưu nhiệt như sơ đổ hình 10.22. 1 - van tiết lưu tự động ;
2 - bộ góp thủy lực ;
Trong các hệ thống này, dàn bay hơi thường 3 - dàn bay hơi làm lạnh khồng khí ;
gổm nhiêu phần tử hoặc một số dàn mắc song 4 - óng góp hơi.
song. Khi số lượng dàn lớn hơn 2 người ta có thể đặt trước mỗi dàn một van tiết
lưu. Khi số dàn hay số phần tử ít hơn thì người ta thường sử dụng bộ góp thủy lực
cd trở lực khoảng 0,01 đến 0,03 bar và thường sử dụng một van tiết lưu cân bằng ngoài.
Khi chọn van tiết lưu cẩn chú ý lấy theo công suất tiêu chuẩn và cao hơn 20 đến
30% công suất lạnh lớn nhất của dàn bay'hơi.

3. Điểu chỉnh cấp lỏng cho thiết bị bay hơi làm lạnh chất lỏng
Thiết bị loại này hay gặp nhất là
bình bay hơi làm lạnh nước
(water chiller) và được dùng trong điểu
hòa không khí, trong công nghiệp rượu
bia, ... việc cấp lỏng ở đây có thể dùng
van tiết lưu tự động (điều khiển liên
tục) kết hỢp với van điện từ điều khiển
gián đoạn (2 vị trí) như trình bày ở sơ
đổ hỉnh 10.23.
Dòng môi chất lạnh được đóng
ngát bằng van điện từ đặt ở đường
lỏng cấp vào bình và được điều khiển
Hình 10.23. Điẻu chình cấp lòng bình làm lạnh nước.
bởi rơle nhiệt độ (therm ostat) nước
