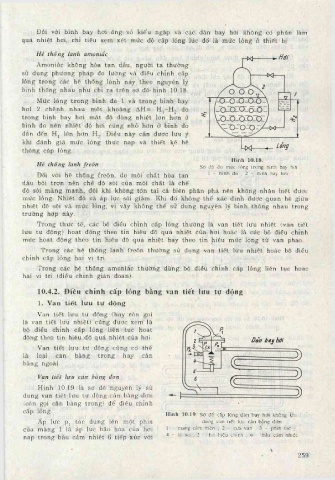

Đối với binh bay hơi ống vỏ kiểu ngập và các dàn bay hơi không có phẩn làm
quá nhiệt hơi, chỉ tiêu xem xét mức độ cấp lỏng lúc đđ là mức lỏng ở thiết bị,

Hệ thõng lạnh amoniắc
Amoniắc không hòa tan dầu, người ta thường
sử dụng phương pháp đo lường và điểu chỉnh cấp
lỏng trong các hệ thống lạnh này theo nguyên lý
binh thông nhau như chỉ ra trên sơ đổ'hình 10.18.
Mức lỏng trong bình đo 1 và trong bình bay
hơi 2 chênh nhau một khoảng AH= H j-H 2 do
trong bình bay hơi m ật độ dòng nhiệt lớn hơn ở
bình đo nên nhiệt độ hơi cũng nhỏ hơn ở bình đo
dẫn đến Hj lớn hơn H2. Điều này cần được lưu ý
khi đánh giá mức lỏng thực nạp và thiết kế hệ
thống cấp lỏng.
Hình 10.18.
Hệ thống lạnh freôn Sơ đổ đo mức lỏng trong bình bay hơi
Đối với hệ thống freôn, do môi chất hòa tan 1 - bình đo ; 2 - bình bay hơi.
dầu bôi trơn nên chế độ sôi của môi chất là chế
độ sôi màng mạnh, đôi khi không tổn tại cả biên phân pha nên không nhận biết được
mức lỏng. Nhiệt độ và áp lực sôi giảm. Khi đó không thể xác định được quan hệ giữa
nhiệt độ sôi và mức lòng, vì vậy không thể sử dụng nguyên lý bình thông nhau trong
trường hợp này.
Trong thực tế, các bộ điều chỉnh cấp lỏng thường là van tiết lưu nhiệt (van tiết
lưu tự động) hoạt động theo tín hiệu độ quá nhiệt của hơi hoặc là các bộ điều chỉnh
mức hoạt động theo tín hiệu độ quá nhiệt hay theo tín hiệu mức lỏng từ van phao.
Trong các hệ thống lạnh freồn thường sử dụng van tiết lưu nhiệt hoặc bộ điều
chỉnh cấp lỏng hai vị trí.
Trong các hệ thống amoniác thường dùng bộ điểu chỉnh cấp lỏng liên tục hoặc
hai vị trí (điểu chỉnh gián đoạn).

10.4.2. Điều chỉnh cấp lỏng bằng van tiết lưu tự động

1. Van tiết lưu tự dộng
Van tiết lưu tự động (hay còn gọi
là van tiết lưu nhiệt) cũng được xem là
bộ điều chỉnh cấp lỏng liên tục hoạt
động theo tín hiệu độ quá nhiệt của hơi.
Van tiết lưu tự động cũng có thể
là loại cân bằng trong hay cân
bằng ngoài.

Van tiết lưu cân bằng đơn
Hình 10.19 là sơ đổ nguyên lý sử
dụng van tiết lưu tự động cân bằng đơn
(còn gọi cân bằng trong) để điều chinh
cấp lỏng.
llình 10.19. Sơ đổ cấp lỏng dàn bay hơi không khí
Áp lực P j tác dụng lên một phía dùng van tiết lưu cân bằng dơn
của màng 1 là áp lực bão hòa của hơi 1 - màng cảm biến ; 2 - cửa van ; 3 - phin lọc ;
nạp trong bẩu cảm nhiệt 6 tiếp xúc với 4 - lò xo ; 5 - bít hiệu chinh ; 6 - bầu cảm nhiệt.

259
