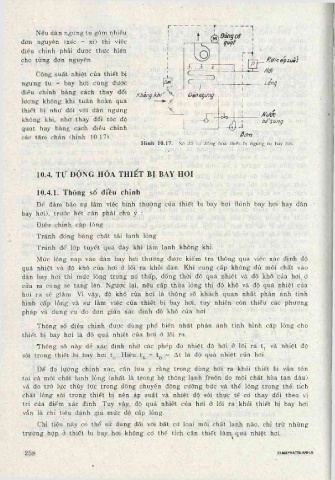

Page 264 - Máy Và Thiết Bị Lạnh

- r - -------------------
Nếu dàn ngưng tụ gổm nhiều
đơn nguyên (xéc - xi) thì việc
điều chỉnh phải được thực hiện
cho từng đơn nguyên. r^-1 ^ơ /espsuỉl
/í )ìv ĩ"
Công suất nhiệt của thiết bị
ngưng tụ - bay hơi cũng được DM ----- lững
điễu chỉnh bằng cách thay đổi
Không khi Pãnegưng
lượng không khí tuẩn hoàn qua ■y
thiết bị như đối với dàn ngưng \
u ư ơ c
không khí, nhờ thay đổi tốc độ — (5^5^ b â " ỉu n g
quạt hay bằng cách điều chỉnh 4
các tấm chắn (hình 10.17). ôđm
Hình 10.17. Sơ đ6 tự động hóa thiết bị ngUng tụ bay hơi.

10.4. Tự ĐỘNG HÓA THIẾT b ị bay HOI

10.4,1. Thồng số điêu chỉnh

Để đảm bảo sự làm việc bình thường của thiết bị bay hơi (bỉnh bay hơi hay dàn
bay hơi), trước hết cần phải chú ý ;
Điều chỉnh cấp lỏng

Tránh đóng băng chất tải lạnh lỏng
Tránh để lớp tuyết quá dày khi làm lạnh không khí.
Mức lỏng nạp vào dàn bay hơi thường được kiểm tra thông qua việc xác định độ
quá nhiệt và độ khô của hơi ở lối ra khỏi dàn. Khi cung cấp không đủ môi chất vào
dàn bay hơi thì mức lỏng trong nó thấp, đồng thời độ quá nhiệt và độ khô của hơi ở
cửa ra cũng sẽ tăng lên. Ngược lại, nếu cấp thừa lỏng thì độ khô và độ quá nhiệt của
hơi ra sẽ giảm. Vì vậy, độ khô của hơi là thông sô' khách quan nhất phản ánh tình
hình cấp lỏng và sự làm việc của thiết bị bay hơi, tuy nhiên còn thiếu các phương
pháp và dụng cụ đo đơn giản xác định độ khô của hơi.

Thông số điểu chỉnh được dùng phổ biến nhất phản ánh tình hình cấp lỏng cho
thiết bị bay hơi là độ quá nhiệt của hơi ở lối ra.
Thông số này dễ xác định nhờ các phép đo nhiệt độ hơi ở lối ra tj và nhiệt độ
sôi trong thiết bị bay hơi t^. Hiệu ti “ = At là độ quá nhiệt của hơi.
Để đo lường chính xác, cần lưu ý rằng trong dòng hơi ra khỏi thiết bị vẫn tổn
tại cả môi chất lạnh lỏng (nhất là trong hệ thống lạnh freôn do môi chất hòa tan dầu)
và do trở lực thủy lực trong dòng chuyển động cưỡng bức và thể lỏng trong thể tích
chất lỏng sôi trong thiết bị nên áp suất và nhiệt độ sôi thực tế có thay đổi theo vị
trí của điểm xác định. Tuy vậy, độ quá nhiệt của hơi ở lối ra khỏi thiết bị bay hơi
.vẫn là chỉ tiêu đánh giá mức độ cấp lỏng.

Chỉ tiêu này có thể sử dụng đối với bất cứ loại môi chất lạnh nào, chỉ trừ những
trường hơp ở thiết bị bay hơi không co' thể tích cẩn thiết làm quá nhiêt hơi.

258 33J«ÁYVÀTBLẠNaB
