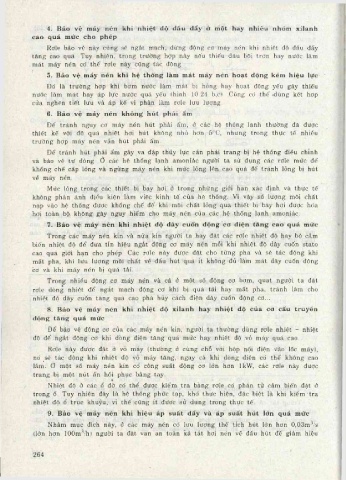

Page 270 - Máy Và Thiết Bị Lạnh

4. Bảo vệ máy nén khi nhiệt độ đẩu đẩy ở một hay nhiều nhóm xilanh
cao quá mức cho phép

Rơle bảo vệ này cũng sẽ ngắt mạch, dừng động cơ máy nén khi nhiệt độ đẩu đẩy
tăng cao quá. Tuy nhiên, trong trường hợp này nếu thiếu dầu bôi trơn hay nước làm
m át máy nén cđ thể rơle này cũng tác động.
5. Bảo vệ máy nén khi hệ thống làm mát máy nén hoạt động kém hiệu ỉực
Đó là trường hợp khi bơm nước làm m át bị hỏng hay hoạt động yếu gây thiếu
nước làm m át hay áp lực nước quá yếu (hình 10.24 b,c). Cũng có thể dùng kết hợp
cửa nghẽn tiết lưu và áp kế vi phân làm rơle lưu lượng.
6. Bảo vệ máy nén không hút phải ẩm
Để tránh nguy cơ máy nén hút phải ẩm, ở các hệ thống lạnh thường đã được
thiết kế với độ quá nhiệt hơi hút không nhỏ hơn 5°c, nhưng trong thực tế nhiều
trường hợp máy nén vẫn hút phải ẩm.
Để tránh hút phải ẩm gây va đập thủy lực cần phải trang bị hệ thống điều chinh
và bảo vệ tự động, ở các hệ thống lạnh amonỉắc người ta sử dụng các rơle mức để
khống chế cấp lỏng và ngừng máy nén khi mức lỏng lên cao quá để tránh lỏng bị hút
về máy nén.
Mức lỏng trong các thiết bị bay hơi ở trong những giới hạn xác định và thực tế
không phản ánh điều kiện làm việc kinh tế của hệ thống. Vì vậy số lượng môi chất
nạp vào hệ thống được khống chế để khi môi chất lỏng qua thiết bị bay hơi được hóa
hơi toàn bộ không gây nguy hiểm cho máy nén của các hệ thống lạnh amoniắc.
7. Bảo vệ máy nén khi nhiệt độ dây cuốn dộng cơ diện tăng cao quá mức

Trong các máy nén kín và nửa kín người ta hay đặt các rơle nhiệt độ hay bộ cảm
biến nhiệt độ để đưa tín hiệu ngắt động cơ máy nén mỗi khi nhiệt độ dây cuốn stato
cao quá giới hạn cho phép. Các rơle này được đặt cho từng pha và sẽ tác động khi
m ất pha, khi lưu lượng môi chất về đầu hút quá ít không đủ làm m át dây cuốn động
cơ và khi máy nén bị quá tải.
Trong nhiều động cơ máy nén và cả ở một số động cơ bơm, quạt người ta đặt
rơle dòng nhiệt để ngát mạch động cơ khi bị quá tải hay m ất pha, tránh làm cho
nhiệt độ dây cuốn tăng quá cao phá hủy cách điện dây cuốn động cơ...
8. Bảo vệ máy nén khi nhiệt độ xilanh hay nhiệt độ của cơ cấu truyền
dộng tăng quá mức

Để bảo vệ động cơ của các máy nén kín, người ta thường dùng rơle nhiệt - nhiệt
độ để ngát động cơ khi dòng điện tăng quá mức hay nhiệt độ vỏ máy quá cao.
Rơle này được đặt ở vỏ máy (thường ở cùng chỗ với hộp nối điện vào lốc máy),
nó sẽ tác động khi nhiệt độ vỏ máy tăng, ngay cả khi dòng điện co' thể không cao
lắm. ớ một số máy nén kín cđ công suất động cơ lớn hơn lkw, các rơle này được
trang bị một nút ấn hồi phục bằng tay.
Nhiệt độ ở các ổ đỡ ctí thể được kiểm tra bằng rơle có phần tử cảm biến đặt ở
trong ổ. Tuy nhiên đây là hệ thống phức tạp, khđ thực hiện, đặc biệt là khi kiểm tra
nhiệt độ ổ trục khuỷu, vì thế cũng ít được sử dụng trong thực tế.

9. Bảo vệ máy nén khi hiệu áp suất đẩy và áp suất hút lớn quá mức
Nhằm mục đích này, ở các máy nén có lưu lượng thể tích hút lớn hơn 0,03m^/s
(lớn hơn lOOm^/h) người ta đặt van an toàn xả tát hơi nén vể đẩu hút để giảm hiệu

264
