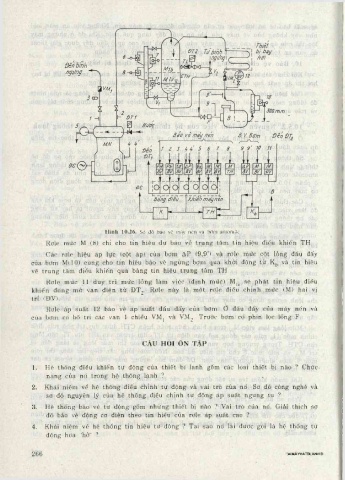

Hình 10.Z6. Sơ đồ bào vệ máy nén và bơm amoniắc.
Rơle mức M (8) chỉ cho tín hiệu dự báo về trung tâm tín hiệu điểu khiển TH.
Các rơle hiệu áp lực (cột áp) của bơm AP (9,9’) và rơle mức cột lỏng đẩu đẩy
của bơm M(10) cũng cho tín hiệu bảo vệ ngừng bơm qua khởi động từ Kịj và tín hiệu
về trung tâm điểu khiển qua bảng tín hiệu trung tâm TH.
Rơle mức 11 duy trì mức lỏng làm việc (định mức) M|y sẽ phát tín hiệu điều,
khiển đo'ng mở van điện từ ĐT2- Rơle này là một rơle điều chỉnh mức (M) hai vị
tri (ĐV).
Rơle áp suất 12 bảo vệ áp suất đầu đẩy của bơm. ở đẩu đẩy của máy nén và
của bơm có bố trí các van 1 chiều VMj và VM2. Trước bơm có phin lọc lỏng F.

CÂU HÓI ÔN TẬP

1. Hệ thống điều khiển tự động của thiết bị lạnh gổm các loại thiết bị nào ? Chức
năng của no' trong hệ thống lạnh ?
2. Khái niệm vể hệ thống điệu chỉnh tự động và vai trò của nó. Sơ đổ công nghệ và
sơ đồ nguyên lý của hệ thống điều chỉnh tự động áp suất ngưng tụ ?
3. Hệ thống bảo vệ tự động gồm những thiết bị nào ? Vai trò của nd. Giải thích sơ
đồ bảo vệ động cơ điện theo tín hiệu của rơle áp suất cao ?
4. Khái niệm về hệ thống tín hiệu tự động ? Tại sao no' lại được gọi là hệ thống tự
động hóa "hở" ?
