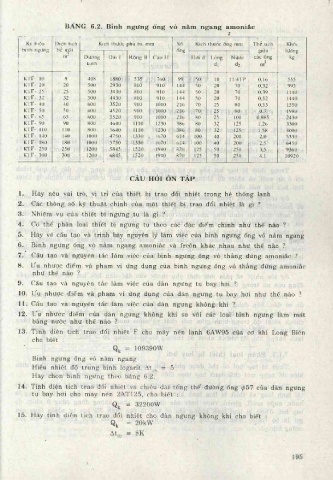

BẨNG 6.2. BÌnh ngưng ống vỏ nằm ngang am oniắc

Ký hiộụ Diện tích Kích thước phù bi, mm SỔ Kích thước ổng mm Xhẻ tích Khối
bình ngUng bổ măt ống giữa lưọng
ni“ Dường Dài L. Rộng B Cao H Hơi d Lòng Nước các Ống kg
kinh di

K xr- 10 9 408 1880 535 760 99 50 10 11/4XP 0,16 555
KlT- 20 20 500 2930 810 910 144 50 20 70 0.32 995
K'lT- 25 25 500 ■ 3430 810 910 144 50 20 70 0,39 1140
K'lT- 32 32 500 4430 810 910 144 50 20 70 0,52 1440
K xr- 40 40 600 3520 910 1000 216 70 25 80 0,53 1550
K xr- 50 50 600 4520 910 1000 216 70 25 80 0,7 1980
K'lT- 65 65 600 5520 910 1000 216 80 25 100 0,885 2430
K xr- 90 90 800 4640 1110 1230 386 80 32 125 1,26 3300
K xr- 110 110 800 5640 1110 1230 386 80 32 125 1,58 4000
K xr- 140 140 1000 4750 1330 1670 614 100 40 200 2,0 5330
K xr- 180 180 1000 5750 1330 1670 614 100 40 200 2,5 6450
KlT- 250 250 1200 5845 1520 1940 870 125 50 250 3,5 9360
K xr- 300 300 1200 6845 1520 1940 870 125 50 250 4.1 10920

CÂU HỎI ÔN TẬP
1. Hăy nêu vai trò, vị trí của thiết bị trao đổi nhiệt trong hệ thống lạnh.
2. Các thông số kỹ thuật chính của một thiết bị trao đổi nhiệt là gì ?
3. Nhiệm vụ của thiết bị ngưng tụ là gì ?
4. Co' thể phân loại thiết bị ngưng tụ theo các đặc điểm chính như thế nào ?
5. Hãy vẽ cấu tạo và trình bày nguyên lý làm việc của bình ngưng ống vỏ nằm ngang.
6. Bình ngưng ống vỏ nằm ngang amoniác và freôn khác nhau như thế nào ?
7. Cấu tạo và nguyên tắc làm việc của bình ngưng ống vỏ thẳng đứng amoniắc ?
8. ư u nhược điểm và phạm vi ứng dụng của bình ngưng ống vỏ thẳng đứng amoniắc
như thế nào ?
9. Cấu tạo và nguyên tắc làm việc của dàn ngưng tụ bay hơi ?
10. ư u nhược điểm và phạm vi ứng dụng của dàn ngưng tụ bay hơi như thế nàọ ?
11. Cấu tạo và nguyên tắc làm việc của dàn ngưng không khí ?
12. ư u nhược điểm của dàn ngưng không khí so với các loại bình ngưng làm m át
bằng nước như thế nào ?
13. Tính diện tích trao đổi nhiệt F cho máy nén lạnh 6AW95 của cơ khí Long Biên
cho biết : .
= 109390W
Bình ngưng ống vỏ nằm ngang
Hiệu nhiệt độ trung bình logarit Atjj^ = 5
Hãy chọn bình ngưng theo bảng 6.2.
14. Tính diện tích trao đổi nhiệt và chiều dài tổng thể đường ống ự>57 của dàn ngưng
tụ bay hơi cho máy nén 2AT125, cho biết :
= 32200W

15. Hãy tính diện tích trao đổi nhiệt cho dàn ngưng không khí cho biết :
= 20kW
At 8K
tb
