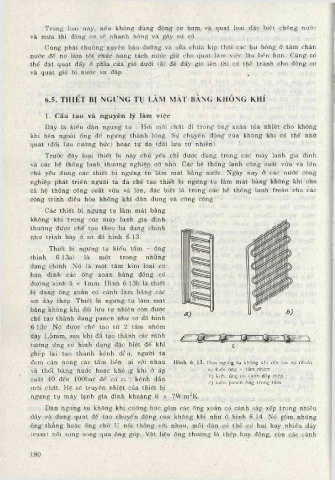

Trong loại này, nếu không dùng động cơ bơm và quạt loại đặc biệt chổng nước
và mưa thì động cơ sẽ nhanh hỏng và gây sự cố.

Cũng phải thường xuyên bảo dưỡng và sửa chữa kịp thời các hư hỏng ở tấm chắn
nước để ntí làm tốt chức năng tách nước giữ cho quạt làm việc lâu bền hơn. Cũng có
thể đặt quạt đẩy ở phía cửa gid dưới (5) để đẩy gió lên thi có thể tránh cho động cơ
và quạt gió bị nước va đập.

6.5. THIẾT BỊ NGƯNG TỤ LÀM MÁT BẰNG k h ô n g k h í

1. Cấu tạo và nguyên lý làm việc
Đây là kiểu dàn ngưng tụ : Hơi môi chất đi trong ống xoắn tỏa nhiệt cho không
khí bên ngoài ống để ngưng thành lỏng. Sự chuyển động của không khí có thể nhờ
quạt (đối lưu cưỡng bức) hoặc tự do (đối lưu tự nhiên).
Trước đây loại thiết bị này chủ yếu chỉ được dùng trong các máy lạnh gia đình
và các hệ thống lạnh thương nghiệp cỡ nhỏ. Các hệ thống lạnh công suất vừa và lớn
chủ yếu dùng các thiết bị ngưng tụ làm m át bằng nước. Ngày nay ở các nước công
nghiệp phát triển người ta đã chế tạo thiết bị ngưng tụ làm m át bằng không khí cho
cả hệ thống công suất vừa và lớn, đặc biệt là trong các hệ thống lạnh freôn cho các
công trình điều hòa không khí dân dụng và công cộng.
Các thiết bị ngưng tụ làm m át bằng
không khí trong các máy lạnh gia đình
thường được chế tạo theo ba dạng chính
như trình bày ở sơ đổ hình 6.13.
Thiết bị ngưng tụ kiểu tấm - ống
(hình 6.13a) là một trong những
dạng chính, Ntí là một tấm kim loại cđ
hàn dính các ống xoắn bằng đổng có
đường kính 5 X Imm. Hình 6.13b là thiết
bị dạng ống xoắn có cánh làm bằng các
sợi dây thép. Thiết bị ngưng tụ làm m át
bằng không khí đối lưu tự nhiên còn được
chê' tạo thành dạng panen như sơ đổ hình
6.13c. No' được chê' tạo từ 2 tấm nhôm
dày l,5mm, sau khi đã tạo thành các rãnh
tương ứng có hình dạng đặc biệt để khi O)
ghép lại tạo thành kênh díin, người ta
đem cán nóng các tấm liễn ại với nhau Ilình 6 .1 3 . Dàn ngưng lụ không khí đối lưu tụ nhiổn
và thổi bàng nước hoặc khô Ig khí ở áp a) kiiki Ống - lâm nhôm ;
b) kiểu ộng có cánh day thép ;
suất 40 đến lOObar để cđ các kênh dẫn
c) kiẻu panen ống trong tấm.
môi chất. Hệ số truyền nhiệt của thiết bị
ngưng tụ máy lạnh gia đình khoảng 6 X 7W/m^K.
Dàn ngưng tụ không khí cứỡng bức gồm các ống xoắn co' cánh sáp xếp trong nhiều
dãy và dùng quạt để tạo chuyển động của không khí như ở hình 6.14. Nđ gồm những
ống thẳng hoặc ống chữ u nối thông với nhau, mỗi dàn có thể co' hai hay nhiều dãy
(cụm) nối song song qua ống go'p. Vật liệu ống thường là thép hay đổng, còn các cánh
