Hơi mỗi chất đi trong ống xoắn
trao đổi nhiệt (5) truyền nhiệt cho nước
chảy thành m àng ngoài ống do thiết bị
phân phối nước (1) đặt phía trên phun
xuống. Nước nđng lên và bay hơi một
phẩn. Nước này gặp gió hút từ dưới
lên qua cửa gió (8) nhờ quạt hút (3)
đặt phía trên thiết bị và được gió làm
m át rồi rơi xuống đáy và lại được bơm
nước (12) bơm lên mũi phun. Nước mới
được bổi sung vào qua ống (9) với số
lượng bằng lượng nước đă bay hơi và
nước bị giđ cuốn theo. Nhò các tấm
chắn nước 2 mà lượng nước tổn thất
do gió cuốn theo ít hơn.
Với các thiết bị chế tạo trong nước,
ống trao đổi nhiệt (5) dùng trong các
hệ thống lạnh amoniắc là các ống trơn.
Các thiết bị của Liên Xô cũ, Pháp, Đan
Mạch, Tây Đức, CHDC Đức cũ....,

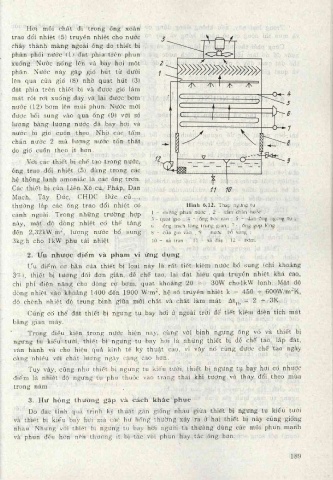

thường láp các ống trao đổi nhiệt có H ình 6.12. Tháp ngưng tụ
1 - miệng phun nuóc ; 2 - tấm chắn nước ;
cánh ngoài. Trong những trường hợp
3 - quạt gió ; 4 - ống hơi vào ; 5 - dàn ống ngUng tụ
này, m ật độ dòng nhiệt có thể tăng 6 - ống trích lỏng trung gian; 7 - ống góp lỏng ;
đến 2,32kW/m^, lượng nước bổ sung 8 - cửa gió vào ; 9 - nước bổ sung ;
3kg/h cho lkW phụ tải nhiệt. 10 xà tràn ; 11 - xả đáy ; 12 - bơm.

2. 'ưu nhược điểm và phạm vi ứng dụng
ư u điểm cơ bản của thiết bị loại này là rấb tiết kiệm nước bổ sung (chỉ khoảng
3%), thiết bị tương đối đơn giản, dễ chế tạo, lại đạt hiệu quả truyền nhiệt khá cao,
chi phí điện năng cho động cơ bơm, quạt khoảng 20 -b 30W cholkW lạnh. Mật độ
dòng nhiệt vào khoảng 1400 đến 1900 w/m^, hệ số truyền nhiệt k = 450 -ỉ- 600W/m^K,
độ chênh nhiệt độ trung bình giữa môi chất và chất làm m át Atjjj = 2 -b 3K.
Cũng ctí thể đặt thiết bị ngưng tụ bay hơi ở ngoài trời để tiết kiệm diện tích m ặt
bằng gian máy.
' Trong điều kiện trong nước hiện nay, cùng với bỉnh ngưng ống vỏ và thiết bị
ngưng tụ kiểu tưới, thiết bị' ngưng tụ bay hơi là những thiết bị dễ che tạo, lắp đặt,
vận hành và cho hiệu quả kinh tế kỹ thuật cao, vì vậy nđ cũng được chế tạo ngày
càng nhiều với chất lượng ngày càng cao hơn.
Tuy vậy, cũng như thiết bị ngưng tụ kiểu tưới, thiết bị ngưpg tụ bay hơi co' nhược
điểm là nhiệt độ ngưng tụ phụ thuộc vào trạng thái khí tượng và thay đổi theo mùa
trong năm.

3. Hư hỏng thường gặp và cách khắc phục
Do đặc tính quá trình kỹ thuật gần giống nhau giữa thiết bị ngưng tụ kiểu tưới
và thiết bị kiểu bay hơi mà các hư hỏng thường xảy ra ở hai thiết bị này cũng giống
nhau. Nhưng với thiết bị ngưng tụ bay hơi người ta thường dùng các mũi phun mạnh
và phun đều hơn nên thường ít bị tắc vòi phun hay tắc ống hơn.
