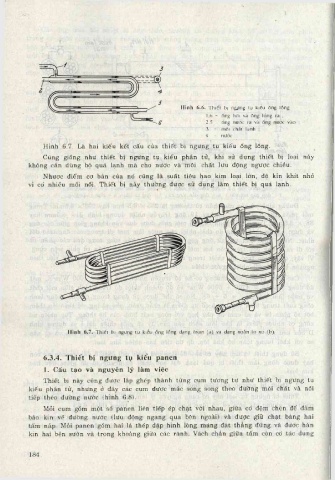

H ình 6.6. Thiết bị ngịlng tụ kiẻu ổng lồng
1,6 - ống hơi và ổng lỏng ra ;
2,5 - óng nước ra và ổng nilóc vào ;
3 - môi chất lạnh ;
4 - nước.
Hình 6.7. Là hai kiểu kết cấu của thiết bị ngưng tụ kiểu ống lổng.
Cũng giống như thiết bị ngưng tụ kiểu phẩn tử, khi sử dtạng thiết bị loại này
không cẩn dùng bộ quá lạnh mà cho nước và môi chất lưu động ngược chiểu.
Nhược điểm cơ bản của nó cũng là suất tiêu hao kim loại lớn, độ kín khít nhỏ
vì có nhiểu mối nối. Thiết bị này thường được sử dụng làm thiết bị quá lạnh.

H ình 6.7. Thiết bị ngưng tụ kiểu óng lồng dạng ôvan (a) và dạng xoắn lò xo (b).

6.3.4. Thiết bị ngưng tụ kiểu panen
1. Cấu tạo và nguyên lý làm việc
Thiết bị này cũng được lắp ghép thành từng cụm tương tự như thiết bị ngưng tụ
kiểu phần tử, nhưng ở đây các cụm được mắc song song theo đường môi chất và nối
tiếp theo đường nước (hình 6.8).
Mỗi cụm gồm một số panen liên tiếp ép chặt với nhau, giữa có đệm chèn để đảm
bảo kín về đường nước (lưu động ngang qua bên ngoài) và được giữ chật bằng hai
tấm nắp. Mỗi panen gổm hai lá thép dập hình lòng máng đặt thẳng đứng và được hàn
kín hai bên sườn và trong khoảng giữa các rãnh. Vách chán giữa tấm còn có tác dụng

184
