Khi áp suất ngưng tụ tâng cao, kim áp kế rung mạnh, không ổn định thì phải
xả khí không ngưng qua bình tách khí đặt phía trên bình chứa cao áp hay bình ngưng.
Nếu để m ất nước làm m át bỉnh ngưng do bơm nước hỏng hay đường ống dẫn bị
rò sẽ gây sự cố nguy hiểm cho cả hệ thống, vì thế phải đảm bảo hệ thống điều chỉnh
tự động và bảo vệ tự động hoạt động tốt để cấp đủ nước cho bình ngưng hoặc ngừng
máy nén khi lưu lượng và nhiệt độ nước làm m át không đảm bảo. Định kỳ xả dầu để
không có dầu bám ở bề m ặt ống trao đổi nhiệt làm xấu điều kiện truyền nhiệt.

6.3.2. Bình ngưng ống vỏ thẳng đúng
' 1. Cấu tạo và nguyên lý làm việc
Bình ngưng tụ loại này cũng có vỏ hình trụ đặt thẳng đứng, bên trong co' các
ống dẫn nước làm m át được hàn hay núc vào hai m ặt sàng. Các m ặt sàng này hàn
vào thân bình.

JS

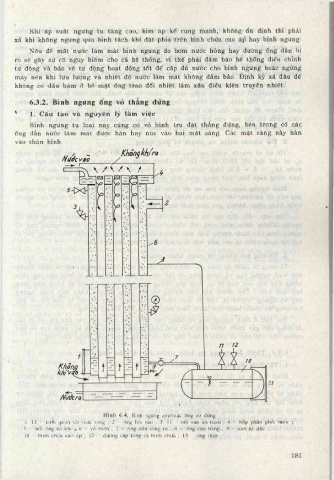

Hình 6.4. Bình ngUng amỏniắc ồng vò đứng
1. 13 - kinh quan sát mức lỏng ; 2 - ổng hơi vào ; 3, 11 - nối van an toàn ; 4 - hộp phân phối nước
5 - nôi Ống xà khi i« 6 - vỏ bình ; 7 - ống dẫn lỏng ra ; 8 - ổng cân bằng ; 9 - van xà dầu ;
10 - binh chứa cao áp ; 12 - dường cấp lòng lừ bình chứa ; 13 - ống thủy.

181
