Thiết bị bay hơi loại này được sử dụng để làm lạnh chất tải lạnh, hạ nhiệt độ
của nd đi khoảng 2 - 3 K. Khác với loại chùm ống thẳng, ở đây ống được uốn hình
chữ u và như vậy bình ngưng chỉ cđ một m ặt sàng. Để nâng cao cường độ trao đổi
nhiệt về phía freôn, các ống trao đổi nhiệt thường là ống có cánh phía trong. Để hạ
giá thành do ống bằng đổng rất đát, người ta đã chế tạo ống 2 kim loại : ống ngoài
bằng đổng lổng khít vào ống nhôm bên trong cđ cánh ở bẽ m ặt trong.
ư u điểm cơ bản của bình bay hơi ống vỏ ống xoắn chữ u môi chất sôi trong ống
là giảm khối lượng môi chất từ 2 đến 3 lần so với bình bay hơi ống vỏ ngập. Điều
này đặc biệt có ý nghĩa vì freôn có giá thành cao hơn nhiểu amoniắc.

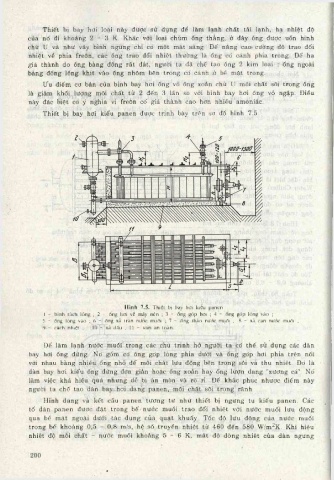

Thiết bị bay hơi kiểu panen được trình bày trên sơ đổ hình 7.5.

H ình 7.5. Thiết bị bay hơi kiểu panen
1 - binh tách lỏng ; 2 - ống hơi vé máy nén ; 3 - ổng góp hơi ; 4 - ổng góp lỏng vào ;
5 - Ống lòng vào ; 6 - ống xà tràn nước muổi ; 7 - ống tháo nước muối ; 8 - xả cạn nước muối ;
9 - cách nhiệt ; 10 - xà dầu ; 11 - van an toàn.

Để làm lạnh nước muối trong các chu trình hở người ta có thể sử dụng các dàn
bay hơi ống đứng. Nó gồm có ống go'p lỏng phía dưới và ống góp hơi phía trên nối
với nhau bàng nhiều ống nhỏ để môi chất lưu động bên trong sôi và thu nhiệt. Đó là
dàn bay hơi kiểu ống đứng đơn giản hoặc óng xoắn hay ống lượn dạng "xương cá". Nó
làm việc khá hiệu quả nhưng dễ bị ăn mòn và rò rỉ. Để khắc phục nhược điểm này
người ta chế tạo dàn bay hơi dạng panen, môi chất sôi trong rãnh.
Hình dạng và kết cấu panen tương tự như thiết bị ngưng tụ kiểu panen. Các
tổ dàn panen được đặt trong bể nước muối trao đổi nhiệt với nước muối lưu động
qua bể m ặt ngoài dưới tác dụng của quạt khuấy. Tốc độ lưu động của nước muối
trong bể khoảng 0,5 - 0,8 m/s, hệ số truyền nhiệt từ 460 đến 580 W/m^K. Khi hiệu
nhiệt độ môi chất - nước muối khoảng 5 - 6 K, m ật độ dòng nhiệt của dàn ngưng

2 0 0
