7.3. T H IẾ T B Ị BAY H O l LÀ M LẠ N H K H Ô N G K H Í

7.3.1. Thiết bị bay hoi làm lạnh không khí kiểu khô

Thiết bị này thuộc loại thiết bị trao đổi nhiệt bề mặt. ở đây không khí lưu động
ngoài chùm ống có cánh và truyền nhiệt cho môi chất sôi trong ống. Nó còn co' tên
gọi là dàn lạnh không khí bay hơi trực tiếp và được sử dụng phổ biến nhất hiện nay.
Nếu không khí được làm lạnh do truyền nhiệt cho nước hay chất tải lạnh lỏng đi trong
ống thì thiết bị được gọi là dàn làm lạnh không khí gián tiếp. Cả hai loại này thường
được chế tạo ở dạng chùm ống thẳng hay ống chùm ống xoắn có cánh đặt trong vỏ.
Các ống nhẵn thường chỉ được sử dụng khi làm lạnh kết hợp với làm khô không khí
như trường hợp các máy hút ẩm.
Trong các thiết bị loại này, không khí thường có chuyển động cưỡng bức dưới tác
dụng của quạt trong thiết bị để hút không khí tuẩn hoàn cùng không khí bô’ sung (nếu
có) rối đẩy qua dàn lạnh. Không khí lạnh có thể là không khí trong các kho lạnh hay
trong phòng điều hòa không khí.

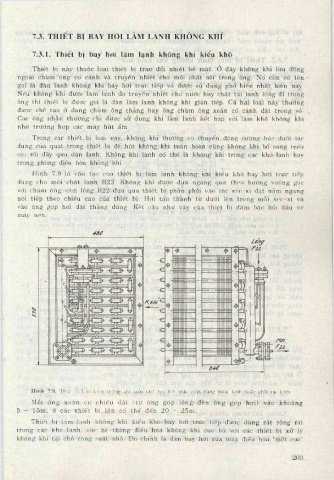

Hình 7.9 là cấu tạo của thiết bị làm lạnh không khí kiểu khô bay hơi trực tiếp
dùng cho môi chất lạnh R22. Không khí được đưa ngang qua theo hướng vuông góc
với chùm ống,-'CÒn lỏng R22 đưa qua thiết bị phân phối vào các xéc-xi đặt nằm ngang
nối tiếp theo chiều cao của thiết bị. Hơi tạo thành từ dưới lên trong mỗi xéc-xi và
vào ống gtíp hơi đặt thẳng đứng. Kết cấu như vậy của thiết bị đảm bảo hổi dầu về
máy nén.

Hình 7.9. rhiốt bị làm lỊinh không khí kiỏu kh<^ bay hdi trực tiếp, bằng nước lạnh hoặc chát tài lạnh.
Mỗi Ống xoắn có chiều dài (từ ống góp lỏng đến ống go'p hơi) vào khoảng
5 - lõm , ở các th iết bị lớn có th ể đến 20 - 25m.
Thiết bị làm lạnh không khí kiểu khô bay hơi trực tiếp được dùng rất rộng rãi
trong các kho lạnh, các hệ thống điểu hòa không khí cục bộ với các thiết bị xử lý
không khí tại chỗ công suất nhỏ. Dó chính là dàn bay hơi của máy điều hòa "một cục"

203
