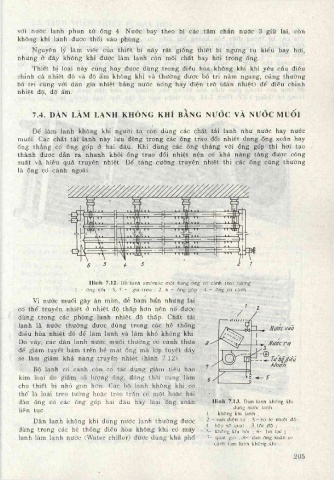

với nước lạnh phun từ ống 4. Nước bay theo bị các tấm chắn nước 3 giữ lại, còn
không khí lạnh được thổi vào phòng.
Nguyên lý làm việc của thiết bị này rất giống thiết bị ngưng tụ kiểu bay hơi,
nhưng ở đây không khí được làm lạnh còn môi chất bay hơi trong ống.
Thiết bị loại này cũng hay được dùng trong điều hòa không khí khi yêu cẩu điều
chỉnh cả nhiệt độ và độ ấm không khí và thường được bố .trí nằm ngang, cũng thường
bố trí cùng với dàn gia nhiệt bàng nước nóng hay điện trở (dàn nhiệt) để điều chỉnh
nhiệt độ, độ ẩm.

7.4. DÀN LÀM LẠNH KHÔNG KHÍ BANG NƯÓC VÀ NƯÓC M u ố l

Để làm lạnh không khí người ta còn dùng các chất tải lạnh như nước hay nước
muối. Các chất tải lạnh này lưu động trong các ống trao đổi nhiệt dạng ống xoắn hay
ống thẳng có ống góp ở hai đầu. Khi dùng các ống thẳng với ống góp thì hơi tạo
thành được dẫn ra nhanh khỏi ống trao đổi nhiệt nên có khả nâng tăng được công
suất và hiệu quả truyền nhiệt. Để tăng cường truyễn nhiệt thì các ống cũng thường
là ống cđ cánh ngoài.

H ình 7.12. Bộ lạnh amôniăc một hàng ống có cánh treo tường
1 - ống nổi ; 3, 5 - giá treo ; 2, 6 - ống góp ; 4 - ống có cánh.
Vì nước muối gây ăn mòn, dễ bám bẩn nhưng lại
có thể truyền nhiệt ở nhiệt độ thấp hơn nên nó được
dùng trong các phòng lạnh nhiệt độ thấp. Chất tải
lạnh là nước thường được dùng trong các hệ thống
điẽu hòa nhiệt độ để làm lạnh và làm khô không khí.
Do vậy, các dàn lạnh nước muối thường co' cánh thưa
để giảm tuyết bám trên bề m ặt ống mà lớp tuyết dẩy
sẽ làm giảm khả năng truyền nhiệt (hình 7.12).
Bộ lạnh cđ cánh còn có tác dụng giảm tiêu hao
kim loại do giảm số lượng ống, đổng thời cũng làm
cho thiết bị nhỏ gọn hơn. Các bộ lạnh không khí có
thể là loại treo tường hoặc treo trấn có một hoặc hai
dàn ống ctí các ống góp hai đẩu hay loại ống xoắn H ình 7.13. Dàn lạnh không khí
dùng nước lạnh
liên tục. aung nuoc lạnn
1 - không khí lạnh- không khí lạnh ;
Dàn lạnh không khí dùng nước lạnh thường được 2 - van điện từ ; 3 - rơ le nhiệt đ ộ ;- van điện từ ; 3 - rơ le nhiỂ
4- hộp số quạt 3 tốc độ ;
dùng trong các hệ thống điêu hòa không khí có máy 5- không khí hồi ; 6- fin lọc
lạnh làm lạnh nước (Water chiller) được dùng khá phổ 7- quạt gió ; 8- dàn ống xoắn có
cánh làm lạnh không khí.
