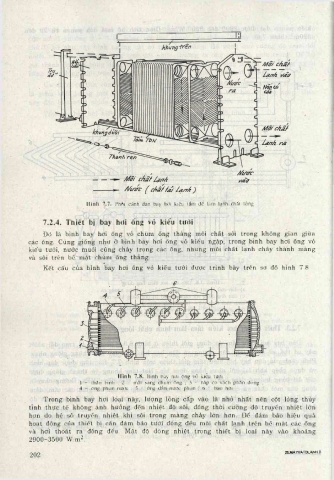

Hình 7.7. I’h6i cành dàn bay hdi kiểu lấm dẻ làm lạnh chất lòng.

7.2.4. Thiết bị bay hơi ống vỏ kiểu tưới
Đd là bình bay hơi ống vỏ chùm ống thẳng môi chất sôi trong không gian giữa
các ống. Cũng giống như ở bình bay hơi ổng vỏ kiểu ngập, trong bình bay hơi ống vỏ
kiểu tưới, nước muối cũng chảy trong các ống, nhưng môi chất lạnh chảy'thành màng
và sôi trên bể m ặt chùm ống thẳng.
Kết cấu của bình bay hơi ống vỏ kiểu tưới được trình bày trên sơ đổ hình 7.8

H ình 7.8. Binh bay hưi ổng vỏ kiẻu iưói
thAn binh ; 2 - mặt sàng chùm rtng ; 3 - nắp có vách phAn dòng ;
Ổng phun ndcíc ; 5 - ống dẫn nước phun ; 6 - bao hơi.
Trong bình bay hơi loại này, lượng lỏng cấp vào là nhỏ nhất nên cột lỏng thủy
tĩnh thực tế không ảnh hưởng đến nhiệt độ sôi, đổng thời cường độ truyền nhiệt lớn
hơn do hệ số truyền nhiệt khi sôi trong màng chảy lớn hơn. Để đảm bảo hiệu quả
hoạt động của thiết bị cẩn đảm bảo tưới đổng đểu môi chất lạnh trên bễ m ặt các ống
và hơi thoát ra đổng đều. Mật độ dòng nhiệt trong thiết bị loại này vào khoảng
2900-3500 W/m2.
