biến và có nhiều ưu điểm trong thời gian gần đây. Đo' là các dàn lạnh (Fan Coil Unit)
của các hệ thống điều hòa không khí kiểu cục bộ hay các thiết bị xử lý không khí
(Air Handling U nit AHU) trong các hệ thống diễu hòa trung tâm . Đây cũng là các
dàn lạnh ống xoắn ,có cánh bình thường đặt đổng bộ với quạt gió lạnh. Nhưng ở đây
các cánh tản nhiệt có bước cánh nhỏ hơn nhiều so với dàn lạnh nước muối do ở đây
không khí ctí nhiệt độ cao hơn, không có nguy cơ bám tuyết.
Hình 7.13 là sơ đồ dàn làm lạnh không khí bằng nước lạnh (Fan Coil Unit) kiểu
để trên sàn trong gian điều hòa không khí, tương tự như dàn lạnh bay hơi trực tiếp
trong hệ thống VRV. Hình 7.14. giới thiệu một số dàn làm lạnh không khí khác nhau.

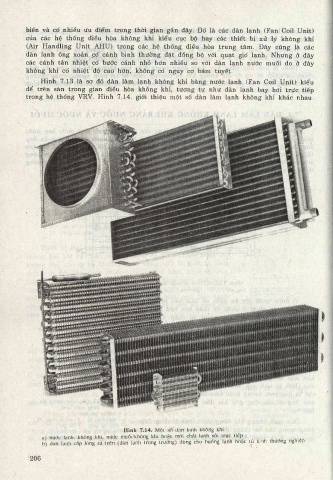

Hình 7.14. Một sổ dàn lạnh không khí
a) ndỏc lạnh, không khí. nưỏc muối/không khí hoặc môi chAl lạnh SOI trực licp ;
b) dan lạnh cÁp lỏng từ trên (dàn lạnh trọng trường) dùng cho buổng lạnh hoặc tú 1; nh thưctng nghiệp.

206
