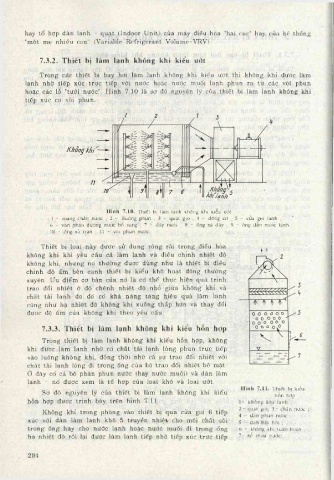

hay tổ hợp dàn lạnh - quạt (Indoor Unit) của máy điểu hòa "hai cục" hay của hệ thống
"một mẹ nhiểu con" (Variable Reírigerant Volume-VRV).

7.3.2. Thiết bị làm lạnh không khí kiểu ướt

Trong các thiết bị bay hơi làm lạnh không khí kiểu ướt thì không khí được làm
lạnh nhờ tiếp xúc trực tiếp với nước hoặc nước muối lạnh phun ra từ các vòi phun
hoặc các lỗ "tưới nước". Hình 7.10 là sơ đổ nguyên lý của thiết bị làm lạnh không khí
tiếp xúc co' vòi phun.

Ilình 7.10. Thiết bị làm lạnh không khí kiêu uól
1 - máng chắn nước ; 2 - Buồng phun ; 3 - quạt gió ; 4 - động cơ ; 5 - cùa gió lạnh ;
6 - van phao đường nuóc bổ sung ; 7 - đáy nước ; 8 - ống xà đáy ; 9 - ống dẫn nuớc lạnh ;
10 - Ống xà tràn ; 11 - vòi phun nước.

Thiết bị loại này được sử dụng rộng rãi trong điều hòa
1 1
không khí khi yêu cẩu cả làm lạnh và điều chỉnh nhiệt độ
không khí, nhưng no' thường được dùng như là thiết bị điêu
chỉnh độ ẩm bên cạnh thiết bị kiểu khô hoạt động thường
xuyên, ư u điểm cơ bản của nó là có thể thực hiện quá trinh
trao đổi nhiệt ở độ chênh nhiệt độ nhỏ giữa không khí và
chất tải lạnh do đó có khả năng tăng hiệu quả làm lạnh
cũng như hạ nhiệt độ không khí xuống thấp hơn và thay đổi
được độ ẩm của không khí theo yêu cẩu.

7.3.3. Thiết bị làm lạnh không khí kiểu hỗn hợp

Trong thiết bị làm lạnh không khí kiểu hỗn hợp, không
khí được làm lạnh nhờ co' chất tải lạnh lỏng phun trực tiếp
vào luồng không khí, đổng thời nhờ cả sự trao đổi nhiệt với
chất tải lạnh lỏng đi trong ống của bộ trao đổi nhiệt bê mặt.
ở đây có cả bộ phận phun nước (hay nước muổi) và dàn làm
lạnh - nó được xem là tổ hợp của loại khô và loại ướt.
H ình 7.11. Thiết bị kièu
Sơ đổ nguyên lý của thiết bị làm lạnh không khí kiểu
hỗn hỢp
hỗn hợp được trình bày trên hình 7.11. 1- không khí lạnh ;
2 - quạt gió; 3 - chắn nước
Không khí trong phòng vào thiết bị qua cửa gió 6 tiếp
4 - dàn phun nước ;
xúc với dàn làm lạnh khô 5 truyển nhiệt cho môi chất sôi 5 - dàn bay hơi ;
trong ống hay cho nước lạnh hoặc nước muối đi trong ống 6 - khổng khi luẩn hoàn ;
hạ nhiệt độ rồi lại được làm lạnh tiếp nhờ tiếp xúc trực tiếp 7- bẻ chứa nước.
