tăng khi quay sang phải và giảm khi quay vể phía trái. Khi máy nén dừng do rơle áp
cao tác động, phải tiến hành tìm hiểu nguyên nhân, sau khi khắc phục, kéo cẩn reset
để khởi động lại máy nén.

ứ U ô ỵ//à!'ỉ^c/ữỉrA /!

1 \

Hậ/Ĩ LF

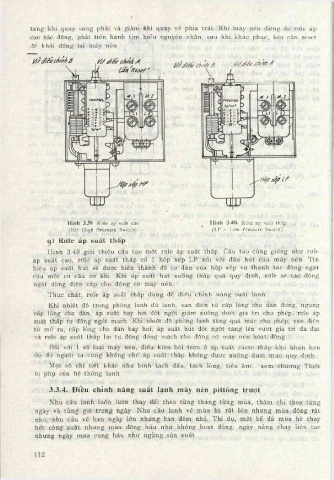

Hình 3.39, Rdle áp suất cao H ình 3.40. Role áp suất tháp
(HP-High Pressure Switch). (LP - Low Pre.ssure Svvitch).
q) R ơle áp su ấ t th ấ p
Hình 3,40 giới thiệu cấu tạo một rơle áp suất thấp. Cấu tạo cũng giống như rơle
áp suất cao, rơle áp suất thấp có 1 hộp xếp LP nối với đầu hút của máy nén. Tín
hiệu áp suất hút sẽ được biến thành độ co dãn của hộp xếp và thành tác động ngắt
của một cơ cấu cơ khí. Khi áp suất hút xuống thấp quá quy định, rơle sẽ tác động
ngắt dòng điện cấp cho động cơ máy nén.
Thực chất, rơle áp suất thấp dùng để điều chỉnh năng suất lạnh.
Khi nhiệt độ trong phòng lạnh đủ lạnh, van điện từ cấp lỏng cho dàn đo'ng, ngừng
cấp lỏng cho dàn, áp suất bay hơi đột ngột giảm xuống dưới giá trị cho phép, rơle áp
suất thấp tự động ngắt mạch. Khi nhiệt độ phòng lạnh tăng quá mức cho phép, van điện
từ mở ra, cấp lỏng cho dàn bay hơi, áp suất hút đột ngột tăng lên vượt giá trị đã đặt
và rơle áp suất thấp lại tự. động đóng mạch cho động cơ máy nén hoạt động.
Đối với 1 số loại máy nén, điều kiện bôi trơn ở áp suất cácte thấp khó khăn hơn
do đđ người ta cũng khống chế áp suất thấp không được xuống dưới mức quy định.
Một số chi tiết khác như bình tách dầu, tách lòng, tiêu âm... xem chương Thiết
bị phu của hệ thống lạnh.

3.3.4. Điêu chỉnh năng suất lạnh máy nén pittổng trượt
Nhu cẩu lạnh luôn luôn thay đổi theo từng tháng từng mùa, thậm chí theo từng
ngày và từng giờ trong ngày. Nhu cẩu lạnh vé mùa hè rất lớn nhưng mùa đông rất
nhỏ, nhu cẩu về ban ngày lớn nhưng ban đêm nhỏ. Thí dụ, một bể đá mùa hè chạy
hết công suất nhưng mùa đông hầu như không hoạt động, ngày nắng chạy liên tục
nhưng ngày mưa cũng hầu như ngừng sản xuất.
