Một điều Cẩn hết sức lưu ý ở đây là
nhiệt độ dầu máy nén không được thấp
hơn nhiệt độ ngưng tụ. ơ các nước ôn đới
nhiệt độ dầu vễ quá thấp có thể kéo theo
môi chất lạnh lỏng làm m ất khả năng bôi
trơn máy nén, tăng tiêu hao năng lượng
chạy máy và đôi khi làm cháy bạc lót, ổ
đỡ hoặc m ặt pittồng xilanh. Để tránh nhiệt
độ dấu quá thấp phải bố trí bình chứa dầu
5 ở trong phòng máy, không bố trí ngoài
trời và bố trí thêm van điện từ 2 và một

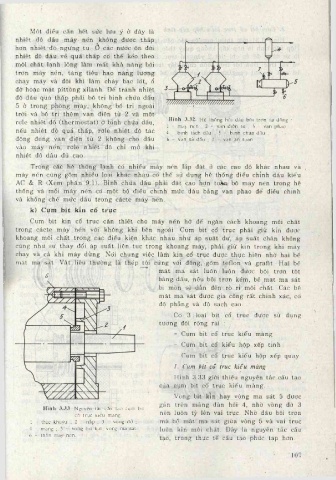

Hình 3.32. IIộ thống hồi dầu bôi trdn tụ dộng •
rơle nhiệt độ (therm ostat) ở bình chứa dấu,
1 - máy nón ; 2 - van điộn lừ ; 3 - van phao ;
nếu nhiệt độ quá thấp, rơle nhiệt độ tác 4 - bình tách dẩu ; 5 - bình chúa dầu ;
động đóng van điện từ 2 không cho dầu 6 - van xà dẩu ; 7 - van an toàn.
vào máy nén, rơle nhiệt độ chỉ mở fkhi
nhiệt độ dầu đủ cao.

Trong các hệ thống lạnh có nhiều máy nén lắp đặt ở các cao độ khác nhau và
máy nén cũng gổm nhiều loại khác nhau có thê’ sử dụng hệ thống điểu chỉnh dấu kiểu
AC & R (Xem phẩn 9.1). Bình chứa dầu phải đặt cao hơn to»n^ bộ rháy nén trong hệ
thống và mỗi máy nén ctí một bộ điểu chinh mức dấu bằng van phao để điều chỉnh
và khống chế mức dầu trong cácte máy nén.
k) Cụm b ịt k ín cổ trụ c
Cụm bịt kín cổ trục cẩn thiết cho máy nén hở để ngăn cách khoang môi chất
trong cácte máy nén với không khí bên ngoài. Cụm bịt cổ trục phải giữ kín được
khoang môi chất trong các điều kiện khác nhau như áp suất dư, áp suất chân không
cũng như sự thay đổi áp suất liên tục trong khoang máy, phải giữ kín trong khi máy
chạy và cả khi máy dừng. Nói chung việc làm kín cổ trục được thực hiện nhờ hai bề
mặt ma sát. Vật liệu thường là thép tôi cứng với đổng, gồm teílon và grafit. Hai bề
^ m ặt ma sát luôn luôn được bôi trơn tốt
bằng dấu, nếu bôi trơn kém, bể m ặt ma sát
bị mòn sẽ dẫn đến rò rỉ môi chất. Các bẽ
m ặt ma sát được gia công rất chính xác, có
độ phảng và độ sạch cao.
Ctí 3 loại bịt cổ trục được sử dụng
tương đối rộng rãi :
- Cụm bít cổ trục kiểu màng
- Cụm bít cổ kiểu hộp xếp tĩnh
- Cụm bít cổ trục kiểu hộp xếp quay
1. Cụm bít cổ trục kiểu măng
Hình 3.33 giới thiệu nguyên tắc cấu tạo
của cụm bịt cổ trục kiểu màng.

Vòng bịt kìn hay vòng ma sát 5 được
gán trên màng đàn hổi 4, nhờ vòng đỡ 3
Hình 3.33. Nguyên lắc cấu tạo cụm bU
cồ trục kiẻu màng. nên luôn tỳ lên vai trục. Nhờ dầu bôi trơn
1 - trục khuỷu ; 2 - nắp ; 3 - vòng dô ; mà bề m ặt ma sát giữa vòng 5 và vai trục
4 - màng ; 5 - vòng bịt kín, vòng ma sát ; luôn kín môi chất. Đây là nguyên tác cấu
6 - thân máy nén.
tạo, trong thực tế cấu tạo phức tạp hơn.

107
