2. Cụm bít cổ trục kiểu hộp xếp tĩnh

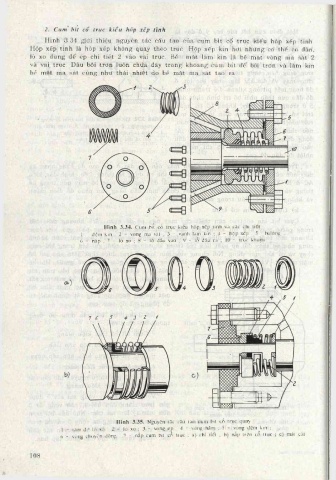

Hình 3.34 giới thiệu nguyên tác cấu tạo của cụm bít cổ trục kiểu hộp xếp tĩnh.
Hộp xếp tĩnh là hộp xếp không quay theo trục. Hộp xếp kín hơi nhưng cd thể co dãn,
lò xo dùng để ép chi tiết 2 vào vai trục. Bề m ặt làm kín là bề m ặt vòng ma sát 2
và vai trục. Dầu bôi trơn luôn chứa đầy trong khoang cụm bít để bôi trơn và làm kín
bề m ặt ma sát cũng như thải nhiệt do bẽ m ặt ma sát tạo ra.

H ình 3.34. Cụm bit cổ trục kièu hộp xỂp tĩnh và các chi tiết
1 - dộm kín ; 2 - vòng ma sát ; 3 - vành làm kín , 4 - hộp xếp ; 5 -bulông ;
6 - nắp ; 7 - lò xo ; 8 - lỗ đáu vào ; 9 - lố đầu ra ; 10 - trục khuỷu.

T e 5 4- 5 z i

—
-
^ 1
Hình 3.35. Nguyên tắc cííu tạo cụm bít cò trục quay
1 - lấm đỏ lò xo ; 2 - lò xo ; 3 - vòng ép ; 4 - vòng hăm ; 5 - vòng độm kin ;
6 “ vòn^’ chuyòn dộng ; 7 “ năp cụm bít cft trục ; a) chi tiỗl ; b) níip Irổn cồ trục c) mặt cát.
