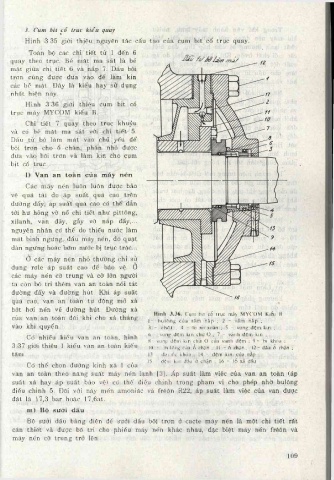

3. Cụm bít cổ trục kiểu quay
Hình 3.35 giới thiệu nguyên tắc cấu tạo của cụm bít cổ trục quay

Toàn bộ các chi tiết từ 1 đến 6
quay theo trục. Bề m ặt ma sát là bề ■ữỉl/ /l/- /77Ấ /
m ặt giữa chi tiết 6 và náp 7. Dầu bôi
trơn cũng được đưa vào để làm kín
các bề mặt. Đây là kiểu hay sử dụng
nhất hiện nay.

Hình 3.36 giới thiệu cụm bít cổ
trục máy MYCOM kiểu B.
Chi tiết 7 quay theo trục khuỷu
và ctí bể m ặt ma sát với chi tiết 5.
Dầu từ bộ làm m át vào chủ yếu để
bôi trơn cho ổ chặn, phần nhỏ được
đưa vào bôi trơn và làm kín cho cụm
bịt cổ trục.
1) V an a n to à n c ủ a m áy n é n
Các máy nén luôn luôn được bảo
vệ quá tải do áp suất quá cao trên
đường đẩy, áp suất quá cao có thể dẫn
tới hư hỏng vỡ nổ chi tiết như pittông,
xilanh, van đẩy, gẫy vỡ náp đẩy,...
nguyên nhân có thể do thiếu nước làm
m át bình ngưng, đầu máy nén, do quạt
dàn ngưng hoặc bơm nước bị trục trặc...
ở các máy nén nhỏ thường chỉ sử
dụng rơle áp suất cao để bảo vệ. ớ
các máy nén cỡ trung và cỡ lớn người
ta còn bố trí thêm van an toàn nổi tát
đường đẩy và đường hút. Khi áp suất
quá cáo, van an toàn tự động mở xả
bớt hơi nén về đường hút. Đường xả
H ình 3.36. Cụm bít cổ trục máy MYCOM Kiểu B
của van an toàn đôi khi cho xả thẳng
1- bulông của tấm nắp ; 2 - tấm nắp ;
vào khí quyển. 3 - chót ; 4 - lò xo xoắn ; 5 - vòng đệm kín ;
6 - vòng đệm kín chũ o ; 7 - vành đệm kín ;
Co' nhiều kiểu van an toàn, hình
8 - vòng đệm kín chũ o cùa vành đệm ; 9 - bi khóa ;
3.37 giới thiệu 1 kiểu van an toàn kiểu 10 - bulông của ô chặn ; 11 - ổ chặn; 12- đầu ổ chặn ;
tấm. 13 - đai ốc khóa ; 14 - đệm kín của nắp ;
„ , , , , ^ , , , , , , , 15 - đệm kín đầu ò chăn ; 16 - lỗ xà dầu.
CÓ thế chọn đường kinh xả 1 của
van an toàn theo năng suất máy nén lạnh [3]. Áp suất làm việc của van an toàn (áp
suất xả hay áp suất bảo vệ) ctí thể điều chỉnh trong phạm vi cho phép nhờ bulông
điều chỉnh 5. Đối với náy mén amoniắc và frêôn R22, áp suất làm việc của van được
đặt là 17,3 bar hoặc 17,6at.
m) Bộ sưởi d ă u
Bộ sưởi dẩu bằng điện để sưởi dầu bôi trơn ở cacte máy nén là một chi tiết rất
cẩn thiết và được bố trí cho fihiều máy nén khác nhau, đặc biệt máy nén frêôn và
máy nén cỡ trung trở lên.

109
