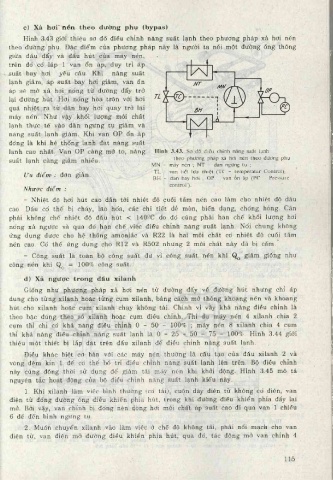

c) Xả h d i~ n én th e o đườ ng p h ụ (bypas)
Hình 3.43 giới thiệu sơ đồ điều chỉnh năng suất lạnh theo phương pháp xả hơi nén
theo đường phụ. Đặc điểm của phương pháp này là người ta nối một đường ống thông
giữa đầu đẩy và đầu hút của máy nén,
trên đó co' láp 1 van ổn áp, duy trì áp
suất bay hơi yêu cẩu. Khi năng suất
lạnh giảm, áp suất bay hơi giảm, van ổn
áp sẽ mở xả hơi nóng từ đường đẩy trở
lại đường hút. Hơi nóng hòa trộn với hơi
quá nhiệt ra từ dàn bay hơi quay trở lại
máy nén. Như vậy khối lượng môi chất
lạnh thực tế vào dàn ngưng tụ giảm và
năng suất lạnh giảm. Khi van OP ổn áp
đóng là khi hệ thống lạnh đạt năng suất
lạnh cao nhất. Van OP càng mở to, năng H ình 3.43. Sơ đồ điều chinh năng suất lạnh
suất lạnh càng giảm nhiều. theo phương pháp xả hơi nén theo đường phụ
MN - máy nén ; NT - dàn ngưng tụ ;
TL - van tiết lưu nhiệt (TC - teniperatur Control);
ƯU điểm : đơn giản.
Pressur
BH - dàn bay hơi ; OP - van ổn áp (PC - “ --------e
control).
Nhược điềm :
- Nhiệt độ hơi hút cao dẫn tới nhiệt độ cuối tầm nén cao làm cho nhiệt độ dầu
cao. Dầu có thể bị cháy, lão hóa, các chi tiết dễ mòn, biến dạng, chóng hỏng. Cẩn
phải khống chế nhiệt độ đầu hút < 140°c do đó cũng phải hạn chế khối lượng hơi
nóng xả ngược và qua đó hạn chế việc điều chỉnh năng suất lạnh. Nói chung không
ứng dụng được cho hệ thống amoniắc và R22 là hai môi chất có nhiệt độ cuối tầm
nén cao. Có thể ứng dụng cho R12 và R502 nhưng 2 môi chất này đã bị cấm.
- Công suất là toàn bộ công suất dư vì công suất nén khi giảm giống như
công nén khi Qq = 100% công suất.
d) Xả ngượ c tro n g đ ầ u x ilan h

Giống như phương pháp xả hơi nén từ đường đẩy về đường hút nhưng chỉ áp
dụng cho từng xilanh hoặc từng cụm xilanh, bằng cách mở thông khoang nén và khoang
hút cho xilanh hoặc cụm xilanh chạy không tải. Chính vì vậy khả năng điều chỉnh là
theo bậc đúng theo số xilanh hoặc cụm điều chỉnh. Thí dụ máy nén 4 xilanh chia 2
cụm thì chỉ có khả năng điều chỉnh 0 - 50 - 100% ; máy nén 8 xilanh chia 4 cụm
thì khả năng điều chỉnh năng suất lạnh là 0 - 25 - 50 - 75 - 100%. Hình 3.44 giới
thiệu một thiết bị lắp đặt trên đẩu xilanh để điều chỉnh năng suất lạnh.
Điều khác biệt cơ bản với các máy nén thường là cấu tạo của đẩu xilanh 2 và
vòng đệm kín 1 để có thể bố trí điều chỉnh năng suất lạnh lên trên. Bộ điều chỉnh
này cũng đổng thời sử dụng để giảm tải máy nén khi khởi động. Hình 3.45 mô tả
nguyên tác hoạt động của bộ điều chỉnh năng suất lạnh kiểu này.
1. Khi xilanh làm việc bình thường (có tải), cuộn dây điện từ không có điện, van
điện từ đóng đường ổng điều khiển phía hút, trong khi đường điều khiển phía đẩy lại
mở. Bởi vậy, van chính bị đóng nên dòng hơi môi chất áp suất cao đi qua van 1 chiều
6 để đến bình ngưng tụ.
2. Muốn chuyển xilanh vào làm việc ở chế độ không tải, phải nối mạch cho van
điện từ, van điện mở đường điêu khiển phía hút, qua đđ, tác động mở van chính 4
