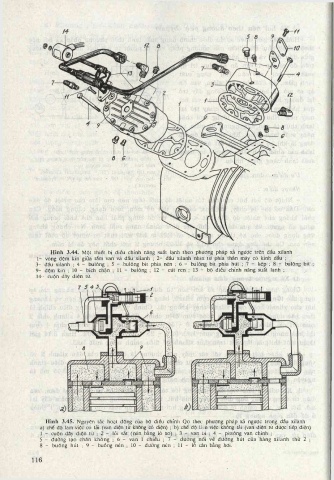

Hình 3.44. Một thiết bị điéu chinh năng suất lạnh theo phương pháp xả ngược trên đầu xilanh
vòng đệm kín giữa tấm van và đầu xilanh ; 2- đầu xilanh nhìn từ phía than máy có kính dầu ;
1-
3- đầu xilanh ; 4 - bulông ; 5 - bulồng bít phía nén ; 6 - bulông bít phía hút ; 7 - kép ; 8 - bulông bít
9- đệm kín ; 10 - bích chặn ; 11 - bulông ; 12 - cút ren ; 13 - bộ điêu chình năng suất lạnh ;
14-- cuộn day điện từ.
5 4 5,

H ình 3.45. Nguyên tắc hoạt động cùa bộ điểu chình Qo thec phương pháp xà ngược trong đầu xilanh
a) ché độ làm việc có tài (van điện từ không có điện) ; b) chế độ lỂ' n việc không tài (van diện từ đưỢc tiếp điện)
1 - cuộn dây điện từ ; 2 - lõi sắt (nén bằng lò xo) ; 3 - van bi ; 4 - pittổng van chính ;
5 - đường tạo chân không ; 6 - van 1 chiểu ; 7 - dường nổi về đường hút của hàng xilanh thứ 2 ;
8 - buồng hút ; 9 - buồng nén ; 10 - đường nén ; 11 - lỗ cân bằng hơi.
