b) X ilanh

Xilanh là một chi tiết hình trụ để pittông chuyển động lên xuống thực hiện quá
trình hút, nén, đẩy môi chất lạnh, do đó xilanh là một chi tiết quan trọng và được
gia công rất chính xác và được làm bàng vật liệu chịu mài mòn cao. Xilanh thường
được đúc bằng gang chất lượng cao và được gia công chính xác sau khi xử lý nhiệt.

ỡ
©

b)

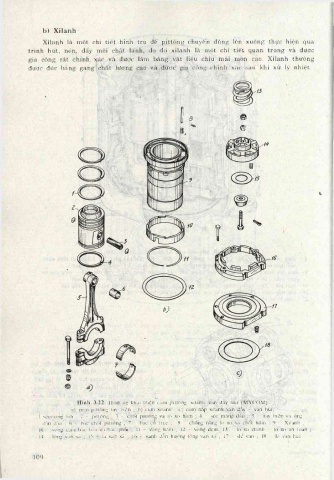

Hình 3.22. Hình vẽ khai triổn cụm pittổng. xilanh, van dày húl (MYCOM)
a) cụm piuông tay biCn ; b) cụm xilanh : c) cụm nắp xilanh van dảy - van hút,
1 sccmăng tuti ; 2 - pittỏng ; 3 - cliôt piltỏng và lò xo hãm ; 4 - séc măng dầu ; 5 - tay biổn và ổng
dần díiu ; 6 - bạc chrtt piltông ; 7 - bạc cỏ trục ; 8 - chống nSng lò xo và chỏt hãm ; 9 - Xilanh ;
10 - vòng cam bậc trái vã bậc phrii ; 11 - vòng hãm ; 12 - vòng dộm. 13 - lò .xo chinh - lò xo an toàn
14 - lổng van .xà ; l.s - lá v;tn ,xà ; 1() - vành dẫn hướng lồng van xà ; 17 - dế van ; 18 - l.á van hút.
