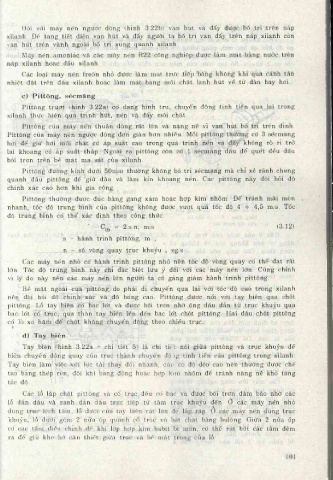

Đối với máy nén ngược dòng (hình 3.22b) van hút và đẩy được bố trí trên nắp
xilanh. Để tăng tiết diện van hút và đẩy người ta bô' trí van đẩy trên nắp xilanh còn
van hút trên vành ngoài bố trí xung quanh xilanh.
Máy nén.am oniác và các máy nén R22 công nghiệp được làm m át bằng nước trên
náp xilanh hoặc đẩu xilanh.
Các loại máy nén freôn nhỏ được làm m át trực tiếp bằng không khí qua cánh tản
nhiệt đặt trên đầu xilanh hoặc làm m át bằng môi chất lạnh hút về từ dàn bay hơi.

c) P ittô n g , sécm ăn g
Pittông trượt (hình 3.22a) có dạng hình trụ, chuyển động tịnh tiến qua lại trong
xilanh thực hiện quá trinh hút, nén và đẩy môi chất.

Pittông của máy nén thuận dòng rất lớn và nặng nể vì van hút bố trí trên đỉnh.
Pittông của máy nén ngược dòng đơn giản hơn nhiều. Mỗi pittông thường có 3 sécmăng
hơi để giữ hơi môi chắt co' áp suất cao trong quá trình nén và đẩy không rò rỉ trở
lại khoang có áp suất thấp. Ngoài ra pittông còn ctí 1 sécmăng dấu để quét đều dầu
bôi trơn trên bé m ặt ma sát của xilanh.
Pittông đường kính dưới 50mm thường không bố trí sécmăng mà chỉ xẻ rãnh chung
quanh đẩu pittông để giữ dấu và làm kín khoang nén. Các pittông này đòi hỏi độ
chính xác cao hơn khi gia công.
Pittông thường được đúc bàng gang xám hoặc hợp kim nhôm. Để tránh mài mòn
nhanh, tốc độ trung bình của pittông không được vượt quá tốc độ 4 4,5 m/s. Tốc
độ trung bình có thể xác định theo công thủc.

= 2.s.n, m/s (3.12)
s - hành trình pittông, m ;
n - số vòng quay trục khuỷu vg/s.
Các máy nén nhỏ ctí hành trình pittông nhỏ nên tốc độ vòng quay có thể đạt rất
lớn. Tốc độ trung bình này chỉ đặc biệt lưu ý đối với các máy nén lớn. Cũng chính
vì lý do này nên các máy nén lớn người ta cố gắng giảm hành trình pittông.
Bề m ặt ngoài của pittông do phải di chuyển qua lại với tốc độ cao trong xilanh
nên đòi hỏi độ chính xác và độ bóng cao. Pittông được nối với tay biên qua chốt
pittông. Lỗ tay biên co' bạc lót và được bôi trơn nhờ ống dầu dẫn từ trục khuỷu qua
bạc lót cổ trục, qua thân tay biên lên đến bạc lo't chốt pittông. Hai đầu chốt pittông
có lò xo hăni để chốt không chuyển động theo chiểu trục.
d) T ay b iên

Tay biên (hình 3.22a - chi tiết 5) là chi ti('t nối giữa pittông và trục khuỷu để
biến chuyển động quay của trục thành chuyển độ Ig tịnh tiến của pittông trong xilanh.
Tay biên làm việc với lực tải thay đổi nhanh, cầi co' độ dẻo cao nên thường được chế
tạo bằng thép rèn, đôi khi bàng đồng hoặc hợp kim nhôm để tránh nặng nể khó tăng
tốc độ.
Các lỗ láp chốt pittông và cổ trục đều có bạc và được bôi trơn đảm bảo nhờ các
lỗ dẫn dầu và rãnh dẫn dầu trực tiếp từ tâm trục khuỷu đến. ớ các máy nén nhỏ
dùng trục lệch tâm , lỗ dưới của tay biên rất lớn để lắp ráp. 0 các máy nén dùng trục
khuỷu, lỗ dưới gồm 2 nửa ốp quanh cổ trục và bắt chặt bằng bulông. Giữa 2 nửa ốp
co' các tấm điểu chỉnh để khi lớp hợp kim babit bị mòn, có thể rút bớt các tấm đệm
ra để giữ khe hở cẩn thiết giữa trục và bề m ặt trong của lỗ.

1 0 1
