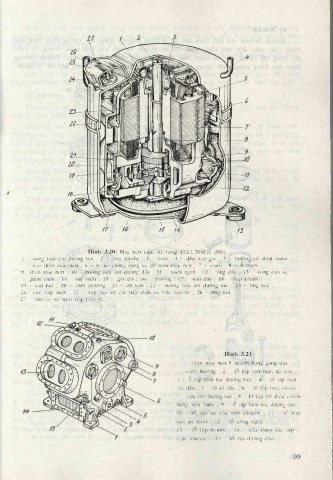

Mình 3.20. Máy nén kiẻu AJ hãng TĨ'X'UMSl'’.11 (Mỹ)
1 - vòng tiôLi íim dưỏng húl ; 2 - trục khuỵu ; 3 - roto ; 4 - dầu nạp gíi.s ; 5 - bulông cố dịnh slato
vào thân máy nón ; 6 - lò xo chống Ring và dổ treo máy nén ; 7 - slato ; 8 -- ố trưọt ;
9 - thân máy nén ; 10 - buồng liOu âm dưòng dđy ; 11 - vách ngSn ; 12 - ổng dầy ; 13 - vòng cao su
giàm chán ; 14 - lay biCn ; 15 - gối dõ ; U) - pitlông ; 17 - van dầy ; 18 - nắp xilanh ;
19 - van hút ; 20 - chốt piltông ; 21 - dế van ; 22 - buổng tiCu ílm dưòng hút ; 23 - ổng hút ;
2 4 - cọc tiếp diện ; 25 - nắp bào vộ cọc tiốp diộn và rttlc bào vộ ; 26 - ống hút ;
27 - Ifím lò xo hãm nắp bào vệ.

Ilình -3.21
Thân máy nén 8 xilanh bằng gang dúc
1- chân bulông ; 2 - lõ lắp van nạp. xà dầu ;
3 - ô lắp lưới lọc đường hút ; 4 - lổ lắp lưói
lọc dẩu ; 5 - lỗ xà dầu ; 6 - lỗ lắp trục khuỷu ;
7 - cửa nổi dưòng hút ; 8 - lỗ lắp bộ diéu chình
năng suất lạnh ; 9 - o lắp lưới lọc dưòng hút ;
10 - lỗ lắp tai cẩu vận chuyòn ; 11 - lỗ nắp
van an toàn ; 12 - lỗ cỏng nghệ ;
13 - lô lắp xilanh ; 14 - cửa thao lác lắp
trục khuýu ; 15 - lỗ lắp dưòng dầu.

99
