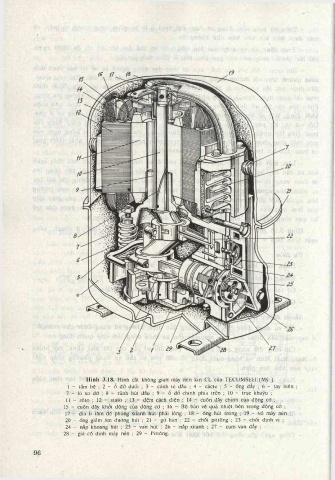

H ình 3.18. Hình cắt không gian máy nén kín CL cùa TECUMSEH (Mỹ )
I - tấm bệ ; 2 - ổ đỡ dưới ; 3 - cánh té dầu ; 4 - cácte ; 5 - ổng đẩy ; 6 - tay biên
7 - lò xo dỡ ; 8 - rãnh hút dầu ; 9 - ổ dỡ chính phía trỄn ; 10 - trục khuỳu ;
II - rôto ; 12 - stato ; 13 - dệm cách điện ; 14 - cuộn dây chinh cùa dộng cơ ;
1.“) - cuộn dây khởi dộng của dộng cơ ; 16 - Bộ bào vệ quá nhiệt bỗn trong dộng cơ ;
17 - dĩa li tâm đẻ phòng xilanh hút phài lỏng ; 18 - ống hút trong ; 19 - vò máy nén ;
20 - Ống giảm âm đường hút ; 21 - gừ hàn ; 22 - chốt pittông ; 23 - chốt định vị ;
24 - nắp khoang hút ; 25 - van hút ; 26 - nắp xilanh ; 27 - cụm van đảy ;
28 - giá cổ định máy nén ; 29 - Pittông.

96
