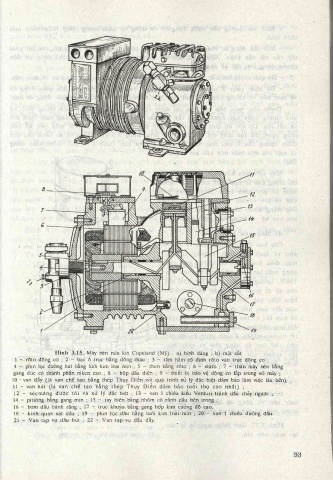

lỉìn h 3.15. Máy nén nửa kín Copeland (Mỹ) : a) hình dáng ; b) mặt cắt
1 - rôto động cđ ; 2 - bạc ổ trục bằng đồng thau ; 3 - tấm hãm cố định rôlo vào trục động cd ;
4 - phin lọc dường hút bằng lưói kim loại mịn ; 5 - then bằng rôto ; 6 - stato ; 7 - thân máy nén bằng
gang đúc có thành phần niken cao ; 8 - hộp dấu điện ; 9 - thiết bị bảo vệ động cd lắp trong vỏ máy ;
10 - van đảy (lá van chế tạo bằng thép Thụy Diẻn vói quá trinh xủ lý đặc biệt đàm bào làm việc lâu bền);
11 - van hút (lá van chế tạo bằng thép Thụy D iẻn đảm bảo tuổi thọ cao nhất) ;
12 - sécm ăng đưọc tôi và xủ lý đặc biệt ; 13 - van 1 chiồu kiểu Venturi tránh dầu chảy ngược ;
14 - pittông bằng gang mịn ; 15 - tay biên bằng nhôm có rănh dầu bên trong ;
16 - bòm dầu bánh răng ; 17 - trục khuỷu bằng gang hỌp kim cưòng độ cao,
18 - kính quan sát dầu ; 19 - phin lọc dầu bằng lưới kim loại mịn ; 20 - van 1 chiều đường đầu.
21 - Van tạp vụ dầu hút ; 22 - Van lạp vụ đầu đẩy.

93
