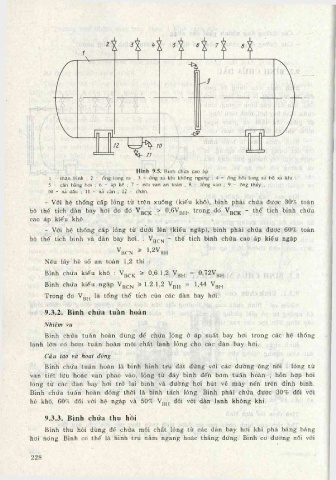

H ình 9.5. Bình chùa cao áp
1 - thân bình ; 2 - ống lòng ra ; 3 - ống xà khí không ngung ; 4 - ổng hổi lỏng từ bộ xà khí ;
5 - cân bằng hoi ; 6 - áp ké ; 7 - nói van an toàn ; 8 - lỏng vào ; 9 - ổng thủy ;
10 - xà dẩu ; 11 - xà cặn ; 12 - chân.
- Với hệ thống cấp lỏng từ trên xuống (kiểu khô), bình phải chứa được 30% toàn
bộ thể tích dàn bay hơi do đđ > 0,6Vgj^, trong đd - thể tích bình chứa
cao áp kiểu khô.
- Với hệ thống cấp lỏng từ dưới lên (kiểu ngập), bình phải chứa được 60% toàn
bộ thể tích bình và dàn bay hơi. : Vg^j,j - thể tích bình chứa cao áp kiểu ngập

V, > 1,2V
BCN BH
Nếu lấy hệ số an toàn 1 ,2 thì :
Bình chứa kiểu khô : V g ^ i ^ > 0 , 6 . 1 , 2 V g ^ = 0 ,7 2 V g p ^
Bĩnh chứa kiểu ngập V g ( ,j,j ^ 1 . 2 . 1 , 2 V g ^ = 1 , 4 4 V g ^
Trong đtí Vgj_j là tổng thể tích của các dàn bay hơi.

9.3.2. Bình chúa tuần hoàn

Nhiệm vụ
Bình chứa tuần hoàn dùng để chứa lỏng ở áp suất bay hơi trong các hệ thống
lạnh lớn có bơm tuần hoàn môi chất lạnh lỏng cho các dàn bay hơi.
Cấu tạo và hoạt động
Bình chứa tuần hoàn là bình hình trụ đặt đứng với các đường ống nối : lỏng từ
van tiết lưu hoặc van phao vào, lỏng từ đáy bình đến bơm tuần hoàn ; hỗn hợp hơi
lỏng từ các dàn bay hơi trở lại bình và đường hơi hút về máy nén trên đỉnh bình.
Bình chứa tuần hoàn đổng thời là bình tách lỏng. Bình phải chứa được 30% đối với
hệ khô, 60% đối với hệ ngập và 50% Vgj^ đối với dàn lạnh không khí.

9.3.3. Bình chứa thu hồi
Bình thu hổi dùng để chứa môi chất lỏng từ các dàn bay hơi khi phá băng bàng
hơi no'ng. Binh có thể là hình trụ nằm ngang hoặc thẳng đứng. Bình có đường nối với
