b) Trường hợp nhiểu máy nén dùng 1 bình tách dầu :

*^otđ ^ *^OMN'^
i - SỐ niáy nén (các máy nén phải có năng suất lạnh giống nhau).

Hệ thống hồi dầu kiểu AC&R
Trong các hệ thống lạnh có nhiều máy nén, các máy nén có thể có công suất
khác nhau, đặt ở các vị trí khác nhau, có khi do vị trí lắp đặt chật chội phải chổng
lên nhau... Người ta có thể dùng hệ thống hổi dấu AC&R để bảo đảm hồi dầu về máy
nén một cách hoàn hảo.
Hệ thống hồi dầu kiểu AC&R gồm 3 bộ phận ; Bình tách dầu, bình chứa dầu và
bình ổn định mức dẩu hay van phao. Hình 9.3 giới thiệu hệ thống hổi dầu kiểu AC&R.
Bình tách dầu ctí cấu tạo giống như hình 9.3. Bình chứa có 2 m ắt dầu để có thể
quan sát và biết được lượng dầu trong hệ thống. Van phao hay bình ổn định mức dẩu
là một bình hình trụ có 1 van phao bên trong đàm bảo cho mức dẩu không đổi. Khi
mức dẩu hạ xuống, van phao
mở ra cho dẩu vào. Khi dẩu
đạt mức quy định van phao
đóng lại. Do van phao làm
việc ở áp suất bay hơi nên
bình chứa dầu được nối với
đường hút. Vì vậy, để đảm
bảo dầu từ bình chứa chảy
xuống van phao dễ dàng phải
đặt bình chứa dầu ở độ cao
tương đối phía trên van phao.
Nếu không đạt độ cao yêu
cầu, có thể bố trí 1 van hiệu
áp trên đường nối bình chứa
dầu với đường hút để đảm
bảo áp suất trong bình chứa
dầu luôn luôn cao hơn áp
suất hút khoảng 1,4 bar.
Khi láp van phao cần
lưu ý rằng mức dầu trong
cácte máy nén luôn bàng mức
dầu trong van phao.
Khi láp đặt đường ống
phải chú ý chia nhánh đều
ống hổi dấu cho các máy nén
để tổn th ất áp suất các đường
bằng nhau tạo điều kiện hổi
dầu đễu cho tất cả các máy
nén :
- Đường kính ống chính

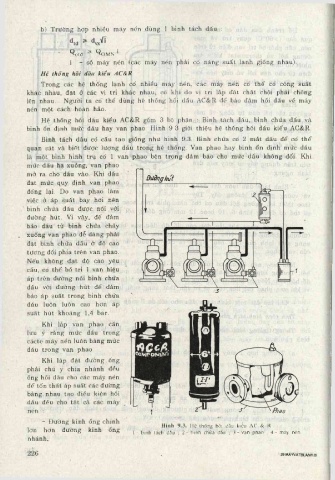

H ình 9.3. Hệ thống hổi dáu kiẻu AC & R
lớn hơn đường kính ống 1- bình tách dẩu ; 2 - bình chứa dẩu ; 3 - van phao ; 4 - máy nén
nhánh,
