Bình tách lỏng sử dụng được cho tất cả các loại máy lạnh với môi chất NH3 và
freôn, đặc biệt các máy cỡ nhỏ ctí bố trí phá băng bằng hơi htíng. Khi phá băng, bình
tích lỏng kiêm thêm chức năng bình chứa thu hổi.

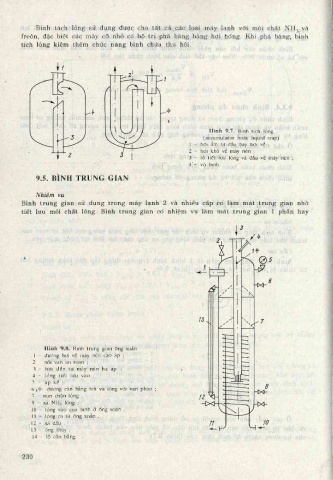

H ình 9.7. Bình tích lỏng
(accumulator hoặc lỉquid Irap)
1 - hơi ẩm từ dầu bay hơi vé ;
2 - hơi khô vể máy nén ;
3 - lỗ tiết lưu lòng và dẩu về máy nén
4 - vỏ bình.
9.5. BÌNH TRUNG GIAN

Nhiệm vụ
Bình trung gian sử dụng trong máy lạnh 2 và nhiều cấp có làm m át trung gian nhờ
tiết lưu môi chất lỏng. Bình trung gian có nhiệm vụ làm m át trung gian 1 phần hay

H ình 9.8. Bình trung gian ống xoắn
1 - đường hơi vể máy nén cao áp ;
2 - nối van an toàn ;
3 - hơi đén từ máy nén hạ áp ;
4 - lỏng tiết lưu vào ;
5 - áp ké ;
6 , 8- dường cân bằng hơi và lỏng với van phao
7 - nón chặn lỏng ;
9 - xà NH3 lỏng ;
10 - lỏng vào quá lạnh ở ống xoắn ;
11 - lỏng ra từ óng xoắn ;
12 - xả dẩu ;
13 - ống thủy ;
14 - lỗ cân bằng.

230
