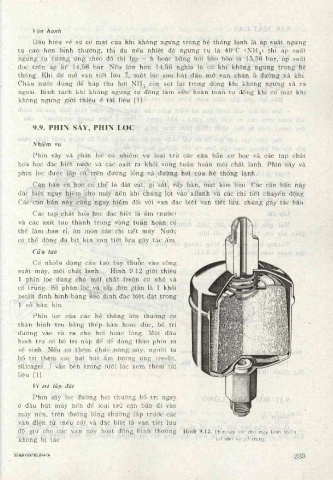

Văn hành

Dấu hiệu về sự có m ặt của khí không ngưng trong hệ thống lạnh là áp suất ngưng
tụ cao hơn bình thường, thí dụ nếu nhiệt độ ngưng tụ là 40°c (NH3) thì áp suất
ngưng tụ tương ứng theo đồ thị Igp - h hoặc bảng hơi bão hòa là 15,56 bar, áp suất
đọc trên áp kế 14,56 bar. Nếu lớn hơn 14,56 nghĩa là có khí không ngưng trong hệ
thống. Khi đó mở van tiết lưu 7, một lúc sau bắt đẩu mở van chặn 5 đường xả khí.
Chậu nước dùng để hấp thụ hơi NH3 còn sót lại trong dòng khí không ngưng xả ra
ngoài. Bình tách khí không ngưng tự động làm việc hoàn toàn-tự động khi có m ặt khí
không ngưng giới thiệu ở tài liệu [1].

9.9. PHIN SẤY, PHIN LỌC

Nhiệm vụ
Phin sấy và phin lọc có nhiệm vụ loại trừ các cặn bẩn cơ học và các tạp chất
ho'a học đặc biệt nước và các axít ra khỏi vòng tuần hoàn môi chất lạnh. Phin sấy và
phin lọc được láp cả trên đường lỏng vậ đường hơi của hệ thống lạnh.

Cặn bẩn cơ học cđ thể là đất cát, gỉ sát, vẩy hàn, m ạt kim loại. Các cặn bẩn này
đặc biệt nguy hiểm cho máy nén khi chúng lọt vào xilanh và các chi tiết chuyển động.
Các cặn bẩn này cũng nguy hiểm đối với van đặc biệt van tiết lưu, chúng gây tắc bẩn.
Các tạp chất hóa học đặc biệt là ẩm (nước)
và các axit tạo thành trong vòng tuần hoàn cd
thể làm han rỉ, ăn mòn các chi tiết máy. Nước
có thể đông đá bịt kín van tiết lưu gây tác âm.
Cấu lạo

Có nhiều dạng cấu tạo tùy thuọc vào công
suất máy, môi chất lạnh.... Hình 9.12 giới thiệu
1 phin lọc dùng cho môi chất freôn cỡ nhỏ và
cỡ trung. Bộ phận lọc và sấy đơn giản là 1 khối
zeolit định hình bằng kéo dính đặc biệt đặt trong
1 vỏ hàn kín.
Phin lọc của các hệ thống lớn thường có
thân hình trụ bằng thép hàn hoặc đúc, bố trí
đường vào và ra cho hơi hoặc lỏng. Một đẩu
hình trụ có bố trí nắp để dễ dàng tháo phin ra
vệ sinh. Nếu có thêm chức năng sấy, người ta
bố trí thêm các hạt hút ẩm tương ứng (zeolit,
silicagel...) vào bên trong lưới lọc xem thêm tài
liệu [1].
Vị trí lắp đặt
Phin sấy lọc đường hơi thường bố trí ngay
ở đẩu hút máy nén để loại trừ cặn bẩn đi vào
máy nén, trên đường lỏng thường lắp trước các
van điện từ (nếu có) và đặc biệt là van tiết lưu
để giữ cho các van này hoạt động bình thường Ilình 9.12. Phin sấy lọc cho máy lạnh frcôn
không bị tác. cỡ nhỏ và cỡ tmng.
