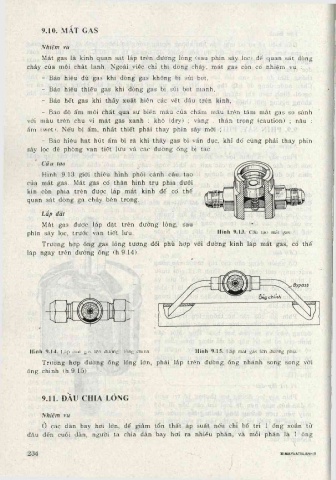

9.10. MẮT GAS
Nhiệm vụ
Mắt gas là kính quan sát lắp trên đường lỏng (sau phin sấy lọc) để quan sát dòng
chảy của môi chất lạnh. Ngoài việc chỉ thị dòng chảy, m ắt gas còn cđ nhiệm vụ :
- Báo hiệu đủ gas khi dòng gas không bị sủi bọt,
- Báo hiệu thiếu gas khi dòng gas bị sủi bọt mạnh,
- Báo hết gas khi thấy xuất hiện các vệt dẩu trên kính,
- Báo độ ẩm môi chất qua sự biến mầu của chấm mẩu trên tâm m át gas so sánh
với màu trên chu vi m ắt gas xanh ; khô (dry) ; vàng : thận trọng (caution) ; nâu :
ẩm (wet). Nếu bị ẩm, nhất thiết phải thay phin sấy mới ;
- Báo hiệu hạt hút ẩm bị rã khi thấy gas bị vẩn đục, khi đo' cũng phải thay phin
sấy lọc đé phòng van tiết lưu và các đường ống bị tắc.
Cấu tạo
Hình 9.13 giới thiệu hình phối cảnh cấu tạo
của m ắt gas. Mắt gas cd thân hình trụ phía dưới
kín còn phía trên được láp m ắt kính để có thể
quan sát dòng ga chảy bên trong.
Lắp đặt
Mát gas được láp đặt trên đường lỏng, sau
phin sấy lọc, trước van tiết lưu. H ình 9.13. Cấu lạo mắt gas.
Trường hợp ống gas lỏng tương đối phù hợp với đường kính láp m át gas, có thể
lắp ngay trên đường ống (h.9.14).
Hình 9.14. ưip mắl gas lôn dưòng lỏng chính. Hình 9.15. Lắp mẳt gas ICn đưòng phụ.
Trường hợp đường ống lỏng lớn, phải láp trên đường ống nhánh song song với
ống chính (h.9.15).
9.11. ĐẰU CHIA LỎNG
Nhiệm vụ
ỏ các dàn bay hơi lớn, để giảm tổn thất áp suất nếu chỉ bố trí 1 ống xoắn từ
đẩu đến cuối dàn, người ta chia dàn bay hơi ra nhiều phẩn, và mỗi phần là 1 ống
