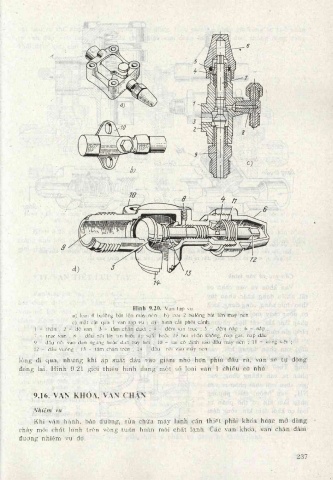

Hình 9.20. Van tạp vụ
a) loại 4 bulông bắt lên máy nén ; b)- loại 2 bulông bắt lên máy nén ;
c) mặt cắt qua 1 van tạp vụ ; d) hình cắt phổi cành.
1 - than ; 2 - đế van ; 3 - tấm chặn duới ; 4 - đệm kín trục ; 5 - đệm nắp ; 6 - nắp ;
7 - trục van ; 8 - dẩu nổi láy tín hiệu áp suất hoặc dể hút chân không, nạp gas, nạp dầu ;
9 - đầu nổi vào dàn ngưng hoặc dàn bay hơi ; 10 - tai cố định vào đáu máy nén ; 11 vòng siết
12 - dđu vuông ; 13 - tấm chặn trên ; 14 - đẩu nối vào máy nén.
lỏng đi qua, nhưng khi áp suất đầu vào giảm nhỏ hơn phía đầu ra, van sẽ tự động
đo'ng lại. Hình 9.21 giới thiệu hình dạng một sô' loại van 1 chiều cỡ nhỏ.

9.16. VAN KHÓA, VAN CHẶN

Nhiệm vụ
Khi vận hành, bảo dưỡng, sửa chữa máy lạnh cẩn thiết phải kho'a hoặc mở dòng
chảy môi chất lạnh trên vòng tuần hoàn môi chất lạnh. Các van khóa, van chặn đảm
đương nhiệm vụ đó.

237
