Các áp kế chuyên dùng trong hệ
thống lạnh ngoài thang chia ghi áp suất
còn có thang chia ghi nhiệt độ tương
ứng của các môi chất lạnh thường dùng
như NH3, R I2, R22 và R502. s

Ậ
Các áp kế thường ctí cấu tạo kiểu
ống đàn hổi. Hình 9.29 giới thiệu
nguyên tác cấu tạo và làm việc của áp 3
kế. Khi áp suất trong ống đàn hồi thay
5
đổi sẽ làm cho ống có độ co dãn khác
nhau và qua các cơ cấu cơ khí làm cho
kim quay tương ứng với trị số áp suất.
Hình 9.30 giới thiệu cấụ tạo thang chia
trên m ặt áp kế.

p

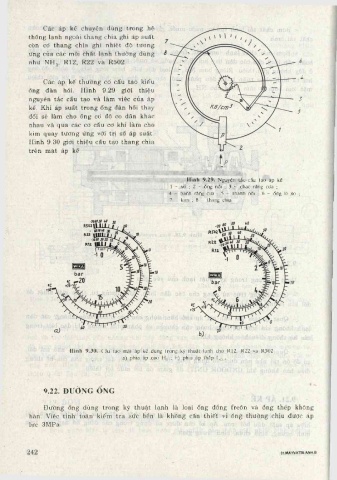

H ình 9.29. Nguyên tắc cấu tạo áp ké
1 - vỏ ; 2 - ống nổi ; 3 - chạc răng cUa ;
4 - bánh răng cUa ; 5 - thanh nói ; 6 - ống lò xo ;
7 - kim ; 8 - thang chia.

Hình 9.30. Cáu tạo mặt áp ké dùng trong kỹ thuật lạnh cho R12, R22 và R502
a) phía áp cao Hj ; b) phía áp thấp Lq ,

9.22. ĐƯÒNG ỐNG

Đường ống dùng trong kỹ thuật lạnh là loại ống đổng freôn và ống thép không
hàn. Việc tính toán kiểm tra sức bền là không cần thiết vì ống thường chịu được áp
lực 3MPa.
