Chương 10
T ự ĐỘNG HÓA HỆ THỐNG LẠNH
10.1. ĐẠI CƯONG VỀ Tự ĐỘNG HÓA HỆ THốNG LẠNH
Hệ thống điều khiển tự động của thiết bị lạnh là tổ hợp các thiết bị điêu khiển
tự động và đối tượng điều khiển để đảm bảo khả năng vận hành ở chế độ tối ưu hoặc
một chế độ cho trước nào đó mà không cần phải có sự tham gia của người vận hành.
Các thiết bị tự động bao gổm các thiết bị điều chỉnh tự động, các thiết bị đo lường
và tín hiệu, các thiết bị điều khiển, các loại van và các phần tử khác.
10.1.1. Hệ thống điêu chỉnh tự động
Hệ thống điều chỉnh tự động gồm đối tượng điều chỉnh, thiết bị điều cỈỊỈnh tự
động và các kênh hay ống dẫn liên hệ (hình 10.1).

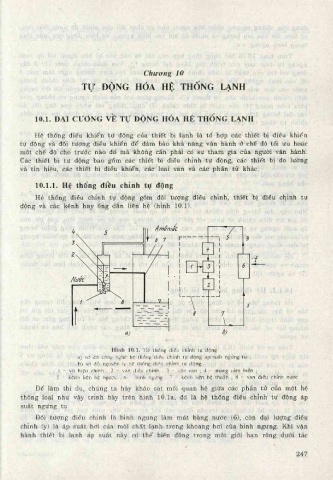

Hình 10.1. Hệ thống điểu Chĩnh tự động
a) sơ đồ công nghệ hệ thống điều chỉnh tự động áp .suất ngưng tụ ;
b) sơ đồ nguyên lý hệ thống điẻu chinh tự động.
1 - vít hiệu chình ; 2 - van điéu chình ; 3 - cần van ; 4 - màng cảm bién ;
5 - kênh liên hệ ngược ; 6 - bình ngưng ; 7 - kênh liên hệ thuận ; 8 - van điéu chình nước.
Để làm thí dụ, chúng ta hãy khảo sát mối quan hệ giữa các phẩn tử của một hệ
thống loại như vậy trình bày trên hình 10.la, đó là hệ thống điều chỉnh tự động áp
suất ngưng tụ.
Đối tượng điều chỉnh là bình ngưng làm m át bằng nưốc (6), còn đại lượng điểụ
chỉnh (y) là áp suất hơi của môi chất lạnh trong khoang hơi của bình ngưng. Khi vận
hành thiết bị lạnh áp suất này có thể biến động trong một giới hạn rộng dưới tác
