Mức lỏng trong bình chứa phụ thuộc vào một loạt các yếu tố bên ngoài như số
lượng lỏng từ bình ngưng đi vào bình chứa, số lượng môi chất lỏng từ bình chứa đi
vào hệ thống, sô' lượng môi chất lạnh xả qua van an toàn, qua bình tách khí, do rò
rỉ,... Thông tin về mức lỏng trong bình chứa (đại lượng y) được truyển theo đường liên
hệ ngược vào thiết bị tín hiệu và được so sánh với giá trị đặt. Khi hai giá trị này
trùng nhau thì thiết bị tín hiệu phát tín hiệu qua đèn hiệu hoặc còi.
Không co' kênh liên hệ thuận trong hệ thống tín hiệu tự động, tuy nhiên cũng có
thể tạo nên kênh này nếu theo tín hiệu của hệ thống tín hiệu tự động tác động (mũi
tên X) lên cơ quan điều chỉnh để no' đđng hay điều chỉnh van và khôi phục sự làm
việc bình thường của bình chứa.
Trong thí dụ trên không có thiết bị chủ động (như tín hiệu áp lực hơi hay lực lò
xo,...). Việc đặt mức được thực hiện nhờ đặt buồng van phao 5 ở chiểu cao nhất định
so với bình chứa và không thay đổi. Hệ thống tín hiệu tự động là hệ thống tự động
hóa hở.
Phần tử cảm biến là phao bằng thép 5, phẩn tử so sánh 3 là khối điện của rơle
mức trong đổ có bộ khuếch đại tín hiệu và rơle tín hiệu ra. Các tiếp điểm của rơle
này mắc vào mạch nguồn của còi hoặc đèn tín hiệu.

10.1.4. Hệ thống đo lường tự động
Hệ thống đo lưòng tự động dùng để đo liên tục hay theo chư kỳ các đại lượng
kiểm tra và biến đổi nó thành số chỉ của dụng cụ đo lường. Hệ thống đo lường tự
động (hình 10.4) gồm đối tượng kiểm soát, thiết bị đo lường và kênh liên hệ ngược.
Thí dụ, trong hệ thống đo lường tự động nhiệt độ không khí trong buổng lạnh thì đối
tượng kiểm soát là buồng lạnh, đại lượng điểu chỉnh là nhiệt độ không khí trong phòng
lạnh, bộ cảm biến nhiệt độ là nhiệt kế điện trở đổng hoặc platin, thiết bị đo là cầu
điện xoay chiều. Không khí buổng lạnh thực hiện chức năng kênh liên hệ ngược, nhiệt
độ buồng lạnh được truyền cho bộ cảm ứng nhiệt độ.
Hệ thống đo lường tự động là hệ thống hở, không có liên hệ thuận giữa thiết bị
đo và đối tượng kiểm tra.

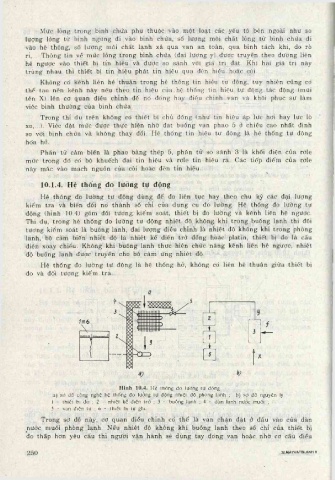

Hình 10.4. Hệ thống đo lường tự động
a) sơ đổ công nghệ hộ thổng đo lường tự động nhiệt độ phòng lạnh ; b) .sơ đổ nguyên lý
1 - thiết bị đo ; 2 - nhiệt kế điện trở ; 3 - buổng lạnh ; 4 - dàn lạnh nước muối ;
5 - van điện từ ; 6 - thiết bị tự ghi.
Trong sơ đổ này, cơ quan điều chỉnh có thể là van chặn đặt ở đẩu vào của dàn
nước muối phòng lạnh. Nếu nhiệt độ không khí buồng lạnh theo số chỉ của thiết bị
đo thấp hơn yêu cầu thì người vận hành sẽ dùng tay đđng van hoặc nhờ cơ cấu điều
