đủ lớn để điều khiển trực tiếp động cơ điện, vì thế trong sơ đổ thường phải có bộ
phận khuếch đại tín hiệu điều khiển.

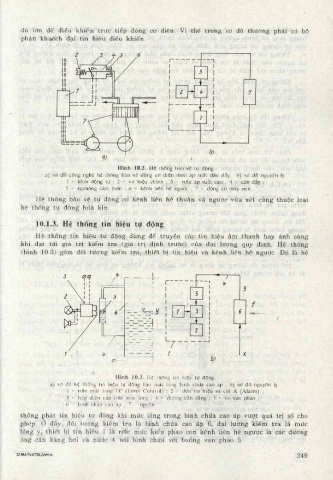

Hình 10.2. Hệ thống bảo vệ tụ động
a) so đổ công nghệ hệ thống bảo vệ động cố điện theo áp suất đầu đẩy; b) sd đổ nguyên lý.
■ i - Knoi uọng tu ; z -
khỏi dộng từ ; 2 - vít hiệu chỉnh ; 3 - rốle áp suất cao ; 4 - cần đẩy ;
5 - xyphông cảm biến ; 6 - kẽnh liên hệ ngtlỌc ; 7 - động cO máy nén.
Hệ thống bảo vệ tự động có kênh liên hệ thuận và ngược vừa xét cũng thuộc loại
hệ thống tự động htía kín.

10.1.3. Hệ thống tín hiệu tự động
Hệ thống tín hiệu tự động dùng để truyền các tín hiệu âm thanh hay ánh sáng
khi đạt tới giá trị kiểm tra (giá trị định trước) của đại lượng quy định. Hệ thống
(hình 10.3) gổm đối tượng kiểm tra, thiết bị tín hiệu và kênh liên hệ ngược. Đđ là hệ

/ "
1

^ V 1

T

/ M ĩ
ụ
a) 1

Hình 10.3. Hệ thống tín hiệu tự động
a) sơ đồ hệ thống tín hiệu tự động báo mức lỏng bình chứa cao áp ; b) sơ đố nguyên lý.
1 - rơle mức lòng LC (Level Control) ; 2 - đèn tín hiệu và còi A (Alarm) ;
3 - hộp điện cùa rdle múc lòng ; 4 - đường cân bằng ; 5 - vò van phao ;
6 - binh chíla cao áp ; 7 - nguổn.
thống phát tín hiệu tự động khi mức lỏng trong bình chứa cao áp vượt quá trị số cho
phép, ơ đây, đối tượng kiểm tra là bình chứa cao áp 6, đại lượng kiểm tra là mức
lỏng y, thiết bị tín hiệu 1 là rơle mức kiểu phao còn kênh liên hệ ngược là các đường
ống cân bằng hơi và nước 4 nối bình chứa với buồng van phao 5.
