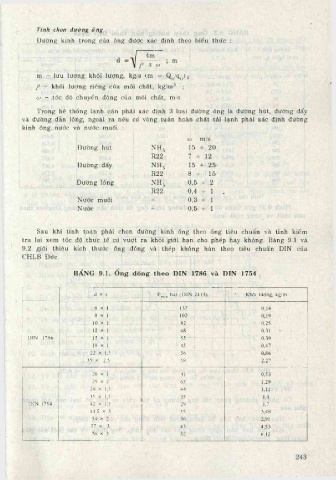

Page 249 - Máy Và Thiết Bị Lạnh

Tính chọn dường õng
Đường kính trong của ống được xác định theo biểu thức

4m
m
■ i p .71 (U
m - lưu lượng khối lượng, kg/s (m = Qq/Qo) ị
p - khối lượng riêng của môi chất, kg/m^ ;
OI - tốc độ chuyển động của môi chất, m/s.

Trong hệ thống lạnh cần phải xác định 3 loại đường ống là đường hút, đường đẩy
và đường dẫn lỏng, ngoài ra nếu có vòng tuần hoàn chất tải lạnh phải xác định đường
kính ống nước và nước muối :
CJ m/s
Đường hút NH3 15 - 20
R22 7 H- 12
Đường đẩy NH3 15 - 25
R22 8 -ỉ- 15
Đường lỏng NH3 0,5 - 2
R22 0,4 ^ 1
Nước muối - 0,3 ^ 1
Nước - 0,5 H- 1

Sau khi tính toán phải chọn đường kính ống theo ống tiêu chuẩn và tính kiểm
tra lại xem tốc độ thực tế cđ vượt ra khỏi giới hạn cho phép hay không. Bảng 9.1 và
9.2 giới thiệu kích thước ống đổng và thép không hàn theo tiêu chuẩn DIN của
CHLB Đức.

BẦNG 9.1. Ố ng d ồ n g th e o DIN 1786 và DIN 1754

d X .s Pmax bar (DIN 2413) Khổi luợng, kg/m

6 X 1 137 0,14
8 X 1 102 0 19
10 X 1 82 0,25
12 X 1 68 0 3 1
DIN 1786 15 X 1 55 0,39
18 X 1 45 0,47
22 X 1,5 56 086
35 X 2,5 58 2,27
20 X 1 41 0,53
25 X 2 65 1,29
28 X 1,5 44 111
35 X 1,5 35 1.4
DIN 1754 42 X 1,5 29 1.7
44,5 X 3 55 3,48
54 X 2 30 2 91
57 X 3 43 4,53
76 X 3 32 6,12

243
