Hơi
Long

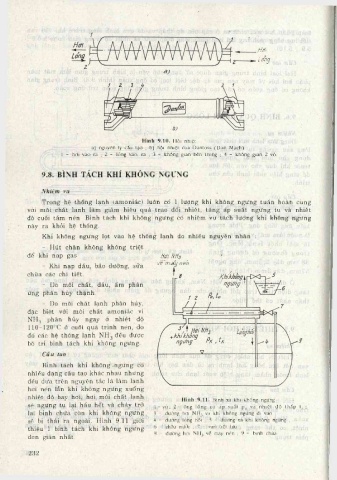

Hình 9.10. Hổi nhiệt
a) nguyên lý cáu tạo ; b) hổi nhiệt cùa Daníoss (Dan Mạch)
1 - hơi vào ra ; 2 - lỏng vào, ra ; 3 - khững gian bên trong ; 4 - không gian 2 v6.

9.8. BÌNH TÁCH KHÍ KHÔNG NGƯNG

Nhiệm vụ
Trong hệ thống lạnh (amoniắc) luôn co' 1 lượng khí không ngưng tuần hoàn cùng
với môi chất lạnh làm giảm hiệu quả trao đổi nhiệt, tăng áp suất ngưng tụ và nhiệt
độ cuối tầm nén. Bình tách khí không ngưng co' nhiệm vụ tách lượng khí không ngưng
này ra khỏi hệ thống.
Khí không ngưng lọt vào hệ thống lạnh do nhiéu nguyên nhân ;
- Hút chân không không triệt
để khi nạp gas Nư/ Hhi
vê msg neh
- Khi nạp dầu, bảo dưỡng, sửa
chữa các chi tiết.
- Do môi chất, dầu, ẩm phản
ứng phân hủy thặnh.
- Do môi chất lạnh phân hủy,
đặc biệt với môi chất amoniắc vì
NH3 phân hủy ngay ở nhiệt độ
110-120‘’C ở cuối quá trình nén, do
đó các hệ thống lạnh NH3 đều được
bố trí bình tách khí không ngưng.
Cấu tạo
Bình tách khí không ngưng có
nhiều dạng cấu tạo khác nhau nhưng
đều dựa trên nguyên tác là làm lạnh
hơi nén lẫn khí không ngưng xuống
nhiệt độ bay hơi, hơi môi chất lạnh
Hình 9.11. Bình xà khí không ngưng
sẽ ngưng tụ lại hầu hết và chảy trở 1 - v ó ; 2 - ống lổng có áp suất Pq và nhiệt độ tháp tj,
lại bỉnh chứa còn khí không ngưng 3 - dường hoi NH3 và khí không ngưng đi vào ;
sẽ bị thải ra ngoài. Hình 9,11 giới 4 - đường lỏng hổi ; 5 - đường xả khí khổng ngưng ;
thiệu 1 bình tách khí không ngưng 6 - chậu nước ; 7 - van tiết lưu ;
8 - đưòng hơi NH, vé máy nén ; 9 - bình chứa.
đơn giản nhất.

232
