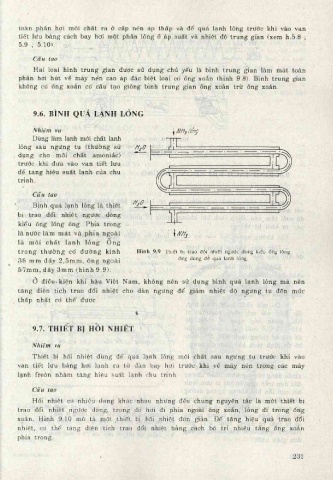

toàn phẩn hơi môi chất ra ở cấp nén áp thấp và để quá lạnh lỏng trước khi vào van
tiết lưu bàng cách bay hơi một phẩn lỏng ở áp suất và nhiệt độ trung gian (xem h.5.8 ;
5.9 ; 5.10).

Cấu tạo
Hai loại hình trung gian được sử dụng chủ yếu là bình trung gian làm m át toàn
phần hơi hút vể máy nén cao áp đặc biệt loại có ống xoắn (hình 9.8). Bình trung gian
không có ống xoắn cđ cấu tạo giống bình trung gian ống xoắn trừ ống xoắn.

9.6. BÌNH QUÁ LẠNH LỎNG

Nhiệm vụ j /đng
Dùng làm lạnh môi chất lạnh
lỏng sau ngưng tụ (thường sử
dụng cho môi chất amoniắc)
trước khi đưa vào van tiết lưu
để tăng hiệu suất lạnh của chu
trình.
Cấu tạo

Bình quá lạnh lỏng là thiết
bị trao đổi nhiệt ngược dòng
kiểu ống lồng ống. Phía trong
là nước làm m át và phía ngoài
là môi ch ất lạn h lỏng, õ n g
tro n g thư ờ ng có đường kính H ình 9.9. Thiết bị trao đỏi nhiệt ngUỢc dòng kiểu ống lổng
38 mm dầy 2,5m m , ống ngoài óng dùng đẻ quá lạnh lỏng.
57m m , dầy 3m m (hình 9.9).
ở điều- kiện khí hậu Việt Nam, không nên sử dụng bình quá lạnh lỏng m à nên
tăng diện tích trao đổi nhiệt cho dàn ngưng để giảm nhiệt độ ngưng tụ đến mức
thấp nhất có th ể được.

9.7. THIẾT BỊ H ồl NHIỆT

Nhiệm vụ
Thiết bị hổi nhiệt dùng để quá lạnh lỏng môi chất sau ngưng tụ trước khi vào
van tiết lưu bàng hơi lạnh ra từ dàn bay hơi trước khi về máy nén trong các máy
lạnh freôn nhằm tăng hiệu suất lạnh chu trình.

Cấu tạo
Hồi nhiệt co' nhiều dạng khác nhau nhưng đểu chung nguyên tắc là một thiết bị
trao đổi nhiệt ngược dòng, trong đo' hơi đi phía ngoài ống xoắn, lỏng đi trong ống
xoắn. Hình 9.10 mô tả một thiết bị hồi nhiệt đơn giản. Để tăng hiệu quả trao đổi
nhiệt, cđ thể tăng diện tích trao đổi nhiệt bằng cách bố trí nhiều tầng ống xoắn
phía trong.
