Để tránh đưa dầu có nhiệt độ
quá cao (>60°C) quay trở về máy
nén, cần phải bố trí van điện từ trên
đường hổi và therm ostat kiểm tra
nhiệt độ dầu. Therm ostat chỉ mở van
điện từ cho dẩu hổi về máy nén khi
nhiệt độ dầu ở dưới mức cho phép
(xem hình 3.32).

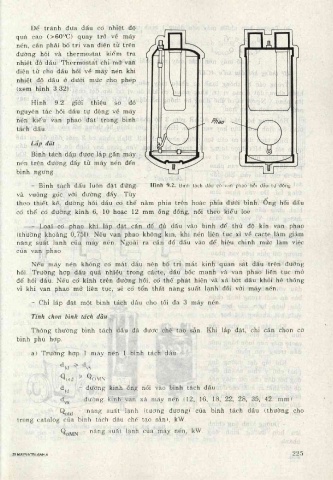

Hình 9.2 giới thiệu sơ đồ
nguyên tắc hổi dẩu tự động về máy
nén kiểu van phao đặt trong bình
tách dầu.

Lắp đặt
Bình tách dẩu được lắp gần máy
nén trên đường đẩy từ máy nén đến
bình ngưng.

- Bình tách dầu luôn đặt đứng Hình 9.2. Binh tách dầu có van phao hổi dầu tự động,
và vuông góc với đường đẩy. Tùy
theo thiết kế, đường hổi dầu có thể nằm phía trên hoặc phía dưới bình, õ n g hổi dầu
có thể có đường kính 6, 10 hoặc 12 mm ống đổng, nối theo kiểu loe.
- Loại có phao khi láp đặt cần đổ đủ dầu vào bình để thử độ kín van phao
(thường khoảng 0,751). Nếu van phao không kín, khí nén liên tục xì về cacte làm giảm
năng suất lạnh của máy nén. Ngoài ra cần đổ dẩu vào để hiệu chỉnh mức làm việc
của van phao.

Nếu máy nén không có m ắt dầu nên bố trí m ắt kính quan sát dầu trên đường
hồi. Trường hợp dầu quá nhiễu trong cácte, dẩu bốc mạnh và van phao liên tục mở
để hổi dầu. Nếu ctí kính trên đường hồi,-có thể phát hiện và xả bớt dầu khỏi hệ thống
vì khi van phao mở liên tục, sẽ có tổn thất năng suất lạnh đối với máy nén.

- Chỉ láp đặt một bình tách dầu cho tối đa 3 máy nén.

Tính chọn bình tách dầu
Thông thường bình tách dầu đã được chế tạo sẵn. Khi lắp đặt, chỉ cẩn chọn cỡ
bình phù hợp.

a) Trường hợp 1 máy nén 1 bĩnh tách dầu :

d,d ^ ^vx
Qotd ^ *^OMN
dj|^ - đường kính ống nối vào bình tách dầu
d - đường kính van xả máy nén (12, 16, 18, 22, 28, 35, 42...mm)

Q - năng suất lạnh (tương đương) của bình tách dầu (thường cho
trong catalog của bình tách dầu chế tạo sản), kW.

Q - nâng suất lạnh của máy nén, kW.
