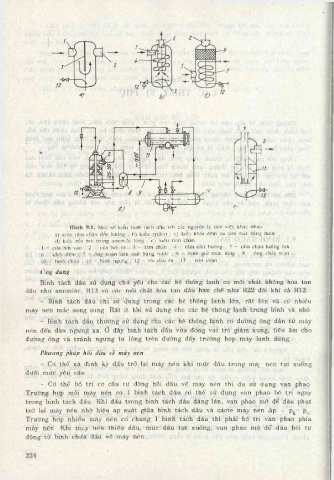

Hình 9.1. Một số kiểu binh tách dẩu với các nguyên lý làm việc khác nhau
a) kiểu tấm chặn đổi hướng ; b) kiểu 7,yclon ; c) kiẻu khổi đệm và làm mát bằng nước 1
d) kiểu rửa hơi trong amoniắc lỏng ; e) kiều nón chặn.
1 - cửa hơi vào ; 2 - của hơi ra ; 3 - tấm chắn ; 4 - tấm dẫn hướng ; 5 - tấm chặn luổng hơi ;
6 - khổi đệm ; 7 - ống xoắn làm mát bằng nước ; 8 - binh giữ mức lỏng ; 9 - ổng chày tràn ;
10 - bình chứa ; 11 - bình ngưng ; 12 - lối dổu ra ; 13 - nón chặn.

ứng dụng
Bình tách dầu sử dụng chủ yếu cho các hệ thống lạnh có môi chất không hòa tan
dẩu như amoniắc, R13 và các môi chất hòa tan dẩu hạn chế như R22 đôi khi cả R12.
- Bình tách dầu chỉ sử dụng trong các hệ thống lạnh lớn, rất lớn và có nhiểu
máy nén mắc song song. Rất ít khi sử dụng cho các hệ thống lạnh trung bình và nhỏ.
- Bĩnh tách dẩu thường sử dụng cho các hệ thống lạnh có đường ống dẫn từ máy
nén đến dàn ngưng xa. ở đây bình tách dẩu vừa đóng vai trò giảm xung, tiêu âm cho
đường ống và tránh ngưng tụ lỏng trên đường đẩy trường hợp máy lạnh dừng.

Phương pháp hồi dầu về máy nén
- Cd thể xả định kỳ dầu trở lại máy nén khi mức dầu trong má\ nén tụt xuống
dưới mức yêu cẩu.
- Có thê’ bố trí cơ cấu tự động hồi dầu về máy nén thí dụ sử dụng van phao.
Trường hợp mỗi máy nén có 1 bỉnh tách dầu có thể sử dụng van phao bố trí ngay
trong bình tách dầu. Khi dầu trong binh tách dầu dâng lên, van phao mở để dầu phụt
trở lại máy nén nhờ hiệu áp suất giữa bình tách dẩu và cácte máy nén Ap = P ị , - p^.
Trường hợp nhiều máy nén co' chung 1 bình tách dầu thì phải bó trí van phao phía
máy nén. Khi mây nén thiếu dầu, mức dầu tụt xuống, van phao mở 'để dầu hổi tự
động từ bình chứa dầu về máy nén.
