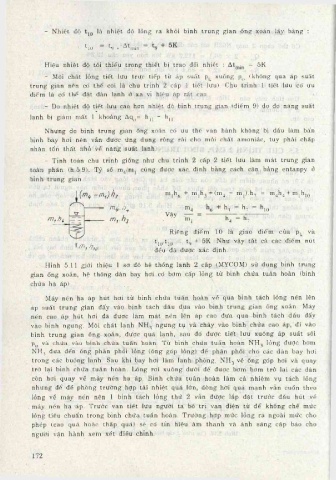

- Nhiệt độ là nhiệt độ lỏng ra khỏi bình tru n g gian ống xoắn lấy bằng

^10 “ *'9 + ^^ m in ~

Hiệu nhiệt độ tối thiểu trong thiết bị trao đổi nhiệt : = 5K
- Môi chất lỏng tiết lưu trực tiếp từ áp suất P |. xuống Pj^ (không qua áp suất
trung gian nên cđ thể coi là chu trình 2 cấp 1 tiết lưu). Chu trình 1 tiết lưu co' ưu
điểm là cđ thể đặt dàn lạnh ở xa vì hiệu áp rất cao.
- Do nhiệt độ tiết lưu cao hơn nhiệt độ bình trung gian (điểm 9) do đó nâng suất
lạnh bị giảm m ất 1 khoảng Aq^^= hjj - hj|.

Nhưng do bình trung gian ống xoắn có ưu thế vận hành không bị dẩu làm bẩn
bình bay hơi nên vẫn được ứng dụng rộng rãi cho môi chất amoniắc, tuy phải chấp
nhận tổn th ất nhỏ về năng suất lạnh.
- Tính toán chu trình giống như chu trình 2 cấp 2 tiết lưu làm m át trung gian
toàn phần (h.5.9). Tỷ số m^/nij cũng được xác định bằng cách cân bằng entanpy ở
bình trung gian.

nijh^ + nijh3 + (m4 - mịl.h^ = m^h^ + m^h^Q

^ t ĩ ^ m. ^3 ^7 Ị^IO
Vậy
m ^h i m, ^4 ^7
Riêng điểm 10 là giao điểm của P |. và
= tọ + 5K. Như vậy tất cả các điểm nút
*10'*10
/77, Ạ
to đều đã được xác định.
Hình 5.11 giới thiệu 1 sơ đồ hệ thống lạnh 2 cấp (MYCOM) sử dụng bình trung
gian ống xoán, hệ thống dàn bay hơi có bơm cấp lỏng từ bình chứa tuần hoàn (bình
chứa hạ áp).

Máy nén hạ áp hút hơi từ bình chứa tuẩn hoàn về qua bình tách lỏng nén lên
áp suất tru n g gian đẩy vào bình tách dầu đưa vào bình trung gian ống xoắn. Máy
nén cao áp hút hơi đã được làm m át nén lên áp cao đưa qua bình tách dầu đẩy
vào bình ngưng. Môi chất lạnh NH3 ngưng tụ và chảy vào bỉnh chứa cao áp, đi vào
bình trung gian ống xoắn, được quá lạnh, sau đó được tiết lưu xuống áp suất sôi
p và ch ứ a vào bình chứa tu ấn hoàn. Từ bình chứa tu ần hoàn N H 3 lỏng được bơm
N H 3 đưa đến ống phân phối lỏng (ống góp lỏng) để phân phối cho các dàn bay hơi
trong các buồng lạnh. Sau khi bay hơi làm lạnh phòng, N H 3 vể ống góp hơi và quay
trở lại bình chứa tu ần hoàn. Lỏng rơi xuống dưới để được bơm bơm trở lại các dàn
còn hơi quay về máy nén hạ áp. Bình chứa tuần hoàn làm cả nhiệm vụ tách lỏng
nhưng để đề phòng trường hợp tải nhiệt quá lớn, dòng hơi quá m ạnh vẫn cuón theo
lỏng về máy nén nên 1 bình tách lỏng thứ 2 vẫn được láp đặt trước đầu hút về
máy nén hạ áp. Trước van tiết lưu người ta bố trí van điện từ để khống chế mức
lỏng tiêu, chuẩn trong bình chứa tuần hoàn. Trường hợp mức lỏng ra ngoài mức cho
phép (cao quá hoặc thấp quá) sẽ có tín hiệu âm thanh và ánh sáng cấp báo cho
người vận hành xem xét điểu chỉnh.
