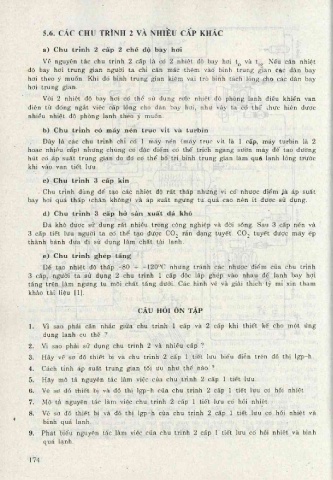

5.6. CÁC CHU TRÌNH 2 VÀ NHlỀU CẤP KHÁC
a) Chu trình 2 cấp 2 chế độ bay hơi
Về nguyên tắc chu trinh 2 cấp là có 2 nhiệt độ bay hơi t và tj . Nếu cẩn nhiệt
độ bay hơi trung gian người ta chỉ cần mắc thêm vào bình trung ^ a n các dàn bay
hơi theo ý muốn. Khi đó bình trung gian kiêm vai trò bình tách lỏng cho các dàn bay
hơi trung gian.
Với 2 nhiệt độ bay hơi co' thể sử dụng rơle nhiệt độ phòng lạnh điều khiển van
điện từ đtíng ngắt việc cấp lỏng cho dàn bay hơi, như vậy ta cđ thể thực hiện được
nhiều nhiệt độ phòng lạnh theo ý muốn.
b) Chu trình có máy nén trục vít và turbin
Đây là các chu trình chỉ có 1 máy nén (máy trục vít là 1 cẫp, máy turbin là 2
hoặc nhiều cấp) nhưng chúng cđ đặc điểm có thể trích ngang sườn máy để tạo đường
hút có áp suất trung gian do đó có thể bố trí bình trung gian làm quá lạnh lỏng trước
khi vào van tiết lưu.
c) Chu trình 3 cấp kín
Chu trình dùng để tạo các nhiệt độ rất thấp nhưng vì cd nhược điểm Jà áp suất
bay hơi quá thấp (chân không) và áp suất ngưng tụ quá cao nên ít được sử dụng.
d) Chu trình 3 cấp hỏ sản xuất đá khô
Đá khô được sử dụng rất nhiều trong công nghiệp và đời sống. Sau 3 cấp nén và
3 cấp tiết lưu người ta cđ thể tạo được CO2 rắn dạng tuyết. CO2 tuyết được máy ép
thành bánh đưa đi sử dụng làm chất tải lạnh.
e) Chu trình ghép tẩng
Để tạo nhiệt độ thấp -80 -ỉ- -120°c nhưng tránh các nhược điểm của chu trình
3 cấp, người ta sử dụng 2 chu trình 1 cấp độc lập ghép vào nhau để lạnh bay hơi
tầng trên làm ngưng tụ môi chất tẩng dưới. Các hình vẽ và giải thích tỷ mỉ xin tham
khảo tài liệu [1].
CÂU HỎI ÔN TẬP
1. Vì sao phải cân nhắc giữa chu trình 1 cấp và 2 cấp khi thiết kế cho một ứng
dụng lạnh cụ thể ?
2. Vì sao phải sử dụng chu trình 2 và nhiều cấp ?
3. Hãy vẽ sơ đổ thiết bị và chu trình 2 cấp 1 tiết lưu biểu diễn trên đổ thị Igp-h.
4. Cách tính áp suất trung gian tối ưu như thế nào ?
5. Hãy mô tả nguyên tắc làm việc của chu trình 2 cấp 1 tiết lưu.
6. Vẽ sơ đồ thiết bị và đồ thị Igp-h của chu trình 2 cấp 1 tiết lưu co' hổi nhiệt.
7. Mô tả nguyên tắc làm việc chu trình 2 cấp 1 tiết lưu có hổi nhiệt.
8. Vẽ sơ đồ thiết bị và đồ thị Igp-h của chu trình 2 cấp 1 tiết.lư u có hổi nhiệt và
bình quá lạnh.
9. Phát biểu nguyên tác làm việc của chu trình 2 cấp 1 tiết lưu có hổi nhiệt và bình
quá lạnh.
174
