17- Chọn máy nén :

Có thể chọn 2 máy N62B với các đặc tính kỹ thuật :
Q = 2 X 56,1 = 112,2 kW lớn hơn yêu cầu 12,2%.
Ne = 2 X 42,7 = 85,4 kW lớn hơn tính toán 39,3%.

ở chế độ làm việc = “ 40°c, t^. = 40°c

Đặc tính máy nén : Hiệu MYCOM, ký hiệu N62B
d = 130mm ; s = lOOmm ; n = 900vg/ph ; Zj = 6 xilanh hạ áp ; = 2 xilanh
cao áp.

5.5. CHU TRÌNH 2 CẤP, BÌNH TRUNG GIAN ốNG XOẮN

Như trên đ ẩ nói, chu trinh 2 cấp 2 tiết lưu làm m át tru n g gian toàn phấii
(h.5.9) có nhược điểm là dầu của cấp nén hạ áp theo lỏng vào bình bay hơi tạo lớp
trở nhiệt trên bề m ặt trao đổi nhiệt. Để khác phục nhược điểm này người ta dẫn
lỏng qua ống xoắn vào làm quá lạnh trong bình tru n g gian, và dầu ở cấp nén hạ
áp không thể đi vào bình bay hơi được. H ình 5.10 giới thiệu chu trình 2 cấp bình
tru n g gian ống xoán.

Khác biệt cơ bản với -chu trình (h.5.9) là :
- Dòng môi chất lỏng từ thiết bị ngưng tụ ra chia làm 2 nhánh : nhánh chính
đi qua ống xóắn được quá lạnh đến trạng thái 10 để qua tiết lưu 2 vào bình bay hơi ;
nhánh phụ vào tiết lưu 1 để vào bình trung gian bay hơi làm m át hơi nén hạ áp từ
điểm 3 xuống điểm 4 s 8 bão hòa khô.

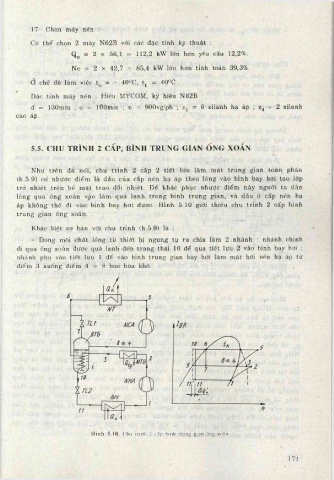

Hình 5.10. Chu trinh 2 cáp bình trung gian ổng xoắn.

171
