Các điểm nút chu trình xác định tương đối dễ dàng.
Riêng điểm 4 phải tính toán entanpy h^. h^ cđ thể tính nhờ cân bằng entanpy ở
điểm hòa trộn :
m j h 3 + (m ^ - n ij)h g = m ^ .h ^
“ i .......................
^4 “ Ịn (^3 ^8

hg - h.^
^4 = Hg Hạ ^^3 ~ ^8
4 “ h _ h
Như vậy, tất cả các điểm nút chu trình đã được xác định.
ứng dụng :
Chu trình này được ứng dụng cho cả môi chất amoniắc và íreôn. Nếu dùng cho
íreôn, cd thể có thêm hồi nhiệt. Tuy nhiên đối với môi chất amoniắc người ta sử dụng
chu trình làm m át trung gian hoàn toàn nhiểu hơn để hạn chế tói đa nhiệt độ cuối
tầm nén vì đặc điểm của môi chất amoniác là ctí nhiệt độ cuối tầm nén rất cao.

5.4. CHU TRÌNH 2 CẤP, 2 TlẾT Lưu, LÀM MÁT TRUNG GIAN
TOÀN PHẦN

Nhược điểm chủ yếu của các chu trình làm m át trung gian 1 phẩn là hơi hút về
máy nén cao áp chưa được làm m át "toàn phần" xuống đến trạng thái hơi bão hòa
khô. nên công nén tiết kiệm được chưa phải là tối đa và nhiệt độ cuối tầm nén cao
áp chưa phải là tối thiểu.
Để làm m át toàn phẩn hơi nén hạ áp sau khi qua m át trung gian người ta cho
sục thẳng vào bình trung gian, ó đây, một phần lỏng ở áp suất và nhiệt độ trung
gian sẽ bay hơi làm m át hơi ở trạng thái 3 xuống trạng thái bão hòa khô 8. Điểm 4
sẽ trùng với điểm 8 . Hình 5.9 giới thiệu chu trình 2 cấp 2 tiết lưu làm m át trung
gian toàn phần.

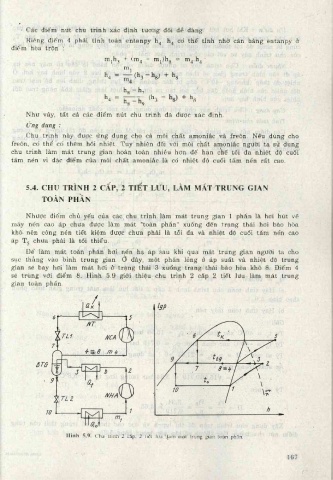

Hình 5.9. Chu trình 2 cáp, 2 tiết luu, 'Jàm mát trung gian toàn phẩn.

167
