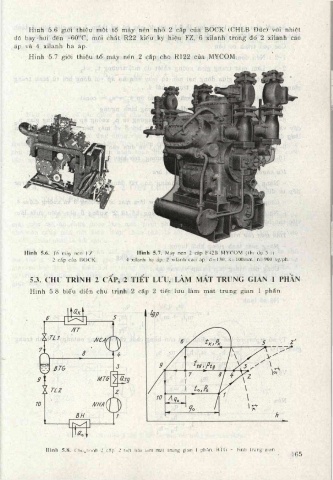

Hình 5.6 giới thiệu một tổ máy nén nhỏ 2 cấp của BOCK (CHLB Đức) với nhiệt
độ bay hơi đến -60"C, môi chất R22 kiểu ký hiệu FZ, 6 xilanh trong đđ 2 xilanh cao
áp và 4 xilanh hạ áp.
H ình 5.7 giới thiệu tổ máy nén 2 cấp cho R122 của MYCOM.
Hình 5.6. TỒ máv nén FZ Hình 5.7. Máy nén 2 cấp F42B MYCOM (thí dụ 5.1)
2 cấp của lỉOCK. 4 xilanh hạ áp, 2 xilanh cao áp, d = 130, s=100mm, n=900 vg/ph.
5.3. CHU TRÌNH 2 CÂP, 2 TlẾX Lưu, LÀM MÁT TRUNG GIAN 1 PhXn
Hình 5.8 biểu diễn chu trình 2 cấp 2 tiết lưu làm m át trung gian 1 phấn.
Hình 5.8. Chu,trinh 2 cấp, 2 tiết Idu làm mát trung gian 1 phẩn. BTG - binh trung gian.
165
