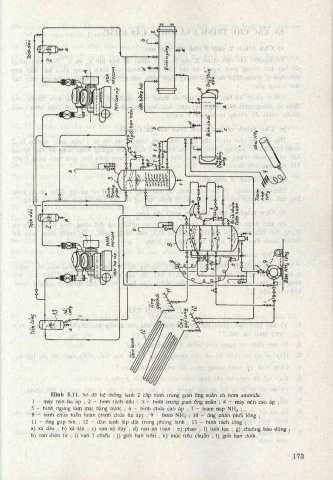

H ình 5.11. Sci đổ hệ thống lạnh 2 cấp binh trung gian ổng xoắn có bơm amoniắc
I - máv nén hạ áp ; 2 - binh tách dẩu ; 3 - bình trung gian ổng xoắn ; 4 - máy nén cao áp ;
5 - bình ngưng làm mát bằng nước ; 6 - bình chứa cao áp ; 7 - trạm nạp NHj ;
8 - bình chứa tuẩn hoàn (bình chứa hạ áp) ; 9 - bơm NH, ; 10 - ổng phan phói lỏng ;
II - ổng góp hoi ; 12 - dàn lạnh lắp đặt trong phòng lạnh ; 13 - binh tách lỏng ;
a) xả dầu ; b) xà khí ; c) van xà đáy ; d) van an toàn ; e) phao ; f) lưới lọc ; g) chuông báo động
h) van diện từ ; i) van 1 chiểu ; j) giới hạn trên ; k) mức tiêu chuẩn ; 1) giới hạn dưới.

173
