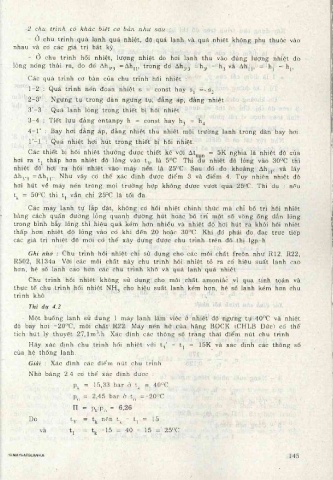

Page 150 - Máy Và Thiết Bị Lạnh

2 chu trĩnh có khác biệt cơ bản như sau :
- ở chu trình quá lạnh quá nhiệt, độ quá lạnh và quá nhiệt không phụ thuộc vào
nhau và có các giá trị bất kỳ.

- ở chu trinh hổi nhiệt, lượng nhiệt do hơi lạnh thu vào đúng lượng nhiệt do
lỏng no'ng thải ra, do đo' Ah3,3 =Ahjj, trong đo' Ah3>3 = h3, - h3 và Ahjj, = hj - hp
Các quá trình cơ bản của chu trình hồi nhiệt :
1- 2 : Quá trình nén đoạn nhiệt s = const hay Sj =»82
2 - 3’ : Ngưng tụ trong dàn ngưng tụ, đẳng áp, đẳng nhiệt
3’-3 : Quá lạnh lỏng trong thiết bị hổi nhiệt
3 - 4 : Tiết lưu đẳng entanpy h = const hay h3 = h^
4 - 1’ : Bay hơi đẳng áp, đẳng nhiệt thu nhiệt môi trường lạnh trong dàn bay hơi.
l ’- l : Quá nhiệt hơi hút trong thiết bị hổi nhiệt.
Các thiết bị hồi nhiệt thường được thiết kế với At . = 5K nghĩa là nhiệt độ của
hơi ra tj thấp hơn nhiệt độ lỏng vào Í3, là 5°c. Thí dụ nhiệt độ lỏng vào 30°c thì
nhiệt độ hơi ra hổi nhiệt vào máy nen là 25°c. Sau đo' đo khoảng Ahjj, và lấy
Ah3,3 =Ahjj,. Như vậy có thể xác định được điểm 3 và điểm 4. Tuy nhiên nhiệt độ
hơi hút về máy nén trong mọi trường hợp không được vượt quá 25°c. Thí dụ ; nếu
t|^ = 50°c thì tj vẫn chỉ 25°c là tối đa.
Các máy lạnh tự lắp đặt, không co' hồi nhiệt chính thức mà chỉ bổ trí hổi nhiệt
bằng cách quấn đường lỏng quanh đường hút hoặc bố trí một số vòng ống dẫn lỏng
trong bình bẫy lỏng thỉ hiệu quả kém hơn nhiều và nhiệt độ hơi hút ra khỏi hồi nhiệt
thấp hơn nhiệt độ lỏng vào có khi đến 20 hoặc 30°c. Khi đđ phải đo đạc trực tiếp
các giá trị nhiệt độ mới có thể xây dựng được chu trĩnh trên đổ thị Igp-h.

Ghi nhớ : Chu trình hổi nhiệt chỉ sử dụng cho các môi chất freôn như R12, R22,
R502, R134a. Với các môi chất này chu trình hổi nhiệt tỏ ra cđ hiệu suất lạnh cao
hơn, hệ số lạnh cao hơn các chu trình khô và quá lạnh quá nhiệt.
Chu trình hổi nhiệt không sử dụng cho môi chất amoniắc vì qua tính toán và
thực tế chu trinh hồi nhiệt NH3 cho hiệu suất lạnh kém hơn, hệ số lạnh kém hơn chu
trình khô. ,
Thí dụ 4.2
Một buồng lạnh sử dụng 1 máy lạnh làm việc ở nhiệt độ ngưng tụ 40°c và 'nhiệt
độ bay hơi -20°c, môi chất R22. Máy nén hở của hãng BOCK (CHLB Đức) cđ thể
tích hút lý thuyết 27,lm^/h. Xác định các thông số trạng thái điểm nút chu trình.
Hãy xác định chu trình hổi nhiệt với 13’ - tj = 15K và xác định các thông số
của hệ thống lạnh.

Giải : Xấc định các điểm nút chu trình
Nhờ bảng 2.4 có thể xác định được :
Pj^ = 15,33 bar ở t|^ = 40°c
p^ = 2,45 bar ở tjj =-20°C

= Pk^Po =
Do *3’ “ nên t|^ - tj = 15

v â = -15 = 40 - 15 = 25°c

19.MÁWÀTBLẠNHJ^ 145
