Ghi nhớ : Dù lắp động cơ 3,7kW hay 7kW thì năng suất lạnh cũng chỉ đật 6,68 kW
ở nhiệt độ tính toán t|^ = 40°c và t^ = -20°c. Nếu nhiệt độ ngưng tụ và bay hơi
lệch khỏi các giá trị tính toán thì tùy theo hướng lên xuống mà năng suất lạnh cũng
sẽ thay đổi theo.

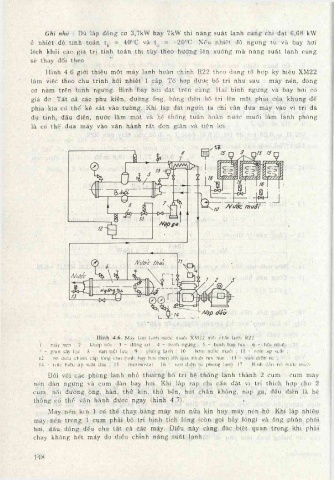

Hỉnh 4.6 giới thiệu một máy lạnh hoàn chỉnh R22 theo dạng tổ hợp ký hiệu XM22
làm việc theo chu trình hổi nhiệt 1 cấp. Tổ hợp được bố trí như sau : máy nén, động
cơ nằm trên bình ngưng. Bình bay hơi đặt trên cùng. Hai bình ngưng và bay hơi có
giá đỡ. Tất cả các phụ kiện, đường ống, bảng điện bố trí lên một phía của khung để
phía kia có thể kê sát vào tường. Khi lắp đặt người ta chỉ cẩn đưa máy vào vị trí đâ
dự tính, đấu điện, nước làm m át và hệ thống tuần hoàn nước muối làm lạnh phòng
là co' thể, đưa máy vào vận hành rất đơn giản và tiện lợi.
H ình 4.6. Máy làm lạnh nước muổi XM22 môi chấl lạnh R22
1 - máy nén ; 2 - khóp nối ; 3 - động cơ ; 4 - bình ngưng ; 5 - bình bay hơi ; 6 - hồi nhiệt ;
7 - phin .sấy lọc ; 8 - van tiết lưu ; 9 - phòng lạnh ; 10 - bơm nước muối ; 11 - rơle áp .suất ;
12 - bộ điéu chinh cấp lòng cho binh bay hoi theo độ quá nhiệt hơi hút ; 13 - van điộn từ ;
14 - rơle hiệu áp suất dầu ; 15 - thermostat ; 16 - van diện từ phòng lạnh. 17 - Bình dãn nò nước muối.
Đối với các phòng lạnh nhỏ thường bố trí hệ thống lạnh thành 2 cụm : cụm máy
nén dàn ngưng và cụm dàn bay hơi. Khi lắp ráp chỉ cẩn đặt vị trí thích hợp cho 2
cụm, nối đường ống, hàn, thử kín, thử bền, hút chân không, nạp ga, đấu điện là hệ
thống có thể vận hành được ngay (hình 4.7). I
Máy nén kín 1 có thể thay bằng máy nén nửa kín hay máy nén hở. Khi lắp nhiều
máy nén trong 1 cụm phải bố trí bình tích lỏng (còn gọi bẫy lỏng) và ống phân phối
hơi, dầu đồng đều cho tất cả các máy. Điểu này càng đặc biệt quan trọng khi phải
chạy không hết máy do điều chỉnh năng suất lạnh.
